NLK-2039 6路单端模拟量输入(直流型0-10V) 4路数字量输入输出

NLK-2039 6路单端模拟量输入(直流型0-10V) 4路数字量输入输出

概述

一、产品概述
⚫ 6路单端模拟量输入(直流型0-10V)
⚫ 4路光电隔离数字量输入和4路光电隔离数字量输出(NPN晶体管集电极开路输出)
⚫ 采用RS485 MODBUS RTU标准通讯，可与组态软件、PLC、工业触控屏等进行组网
⚫ 带通讯及输入输出状态指示灯
⚫ 通讯电路采用防雷、抗干扰设计
⚫ 可广泛用于工业现场设备的信号采集和控制
⚫ 正常使用三年质保

技术参数



二、主要参数
⚫ 模拟量输入通道 6路单端
⚫ 模拟量输入类型 直流型0-10V
⚫ 模拟量输入精度 ±0.02V
⚫ 数字量输入通道 4路(低电平有效)
⚫ 数字量输出通道 4路(NPN晶体管集电极开路输出500mA)
⚫ 工作温度范围 20～70℃
⚫ 外部供电电源 DC 9V～30V/2W
⚫ 隔 离 保 护 1500VDC
⚫ 安装方式 标准DIN导轨安装或螺丝安装
⚫ 外 形 尺 寸 125×73×35mm

三、接口定义

AVcc 外部电源输入正端
AGnd 外部电源输入负端
VI_1+ 第1路模拟量输入正端
VI_2+ 第2路模拟量输入正端
VI_3+ 第3路模拟量输入正端
VI_4+ 第4路模拟量输入正端
VI_5+ 第5路模拟量输入正端
VI_6+ 第6路模拟量输入正端
Gnd 信号地接模拟量输入负端
Gnd 信号地接模拟量输入负端
DI_01 第1路数字量输入
DI_02 第2路数字量输入
DI_03 第3路数字量输入
DI_04 第4路数字量输入
DO_01 第1路数字量输出
DO_02 第2路数字量输出
DO_03 第3路数字量输出
DO_04 第4路数字量输出
485A RS485信号A+
485B RS485信号B-


四、数字量/模拟量应用示意图

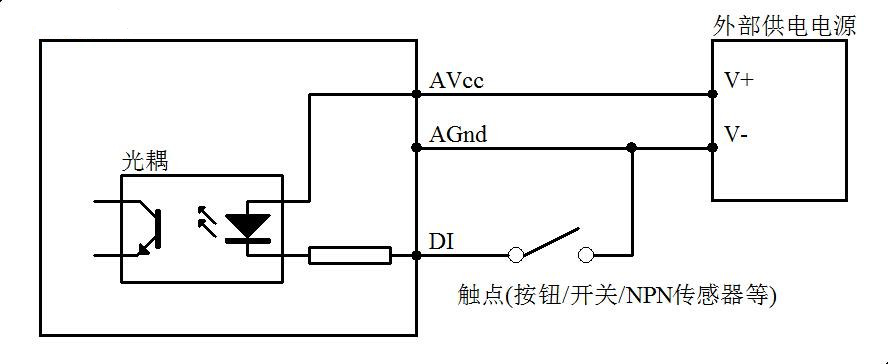

    1、数字量输入应用

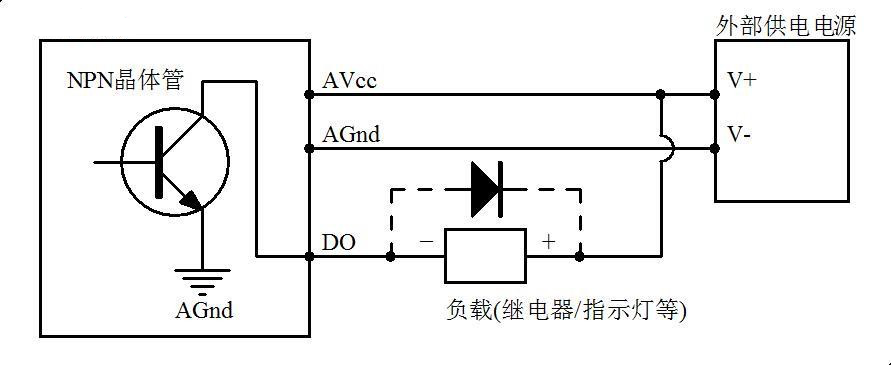

    2、数字量输出应用

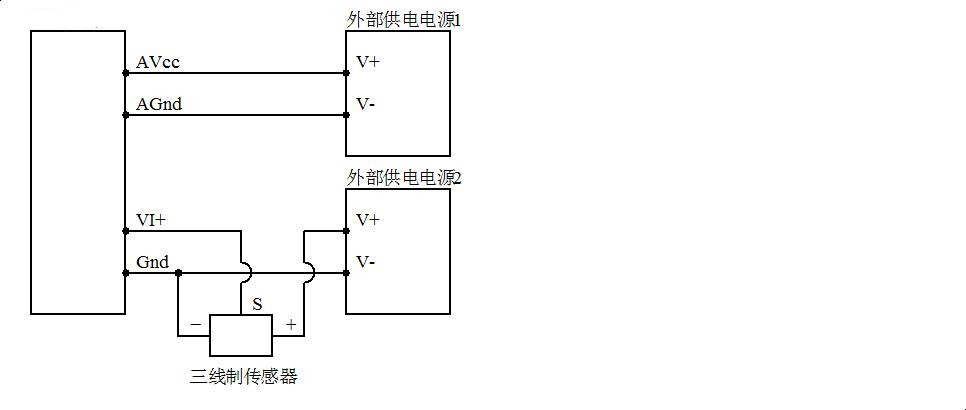

    3、模拟量输入应用


五、通讯说明
    1、通讯参数说明(出厂值)： 9600，N，8，1

参数  说明
9600 波特率
N(无校验) 校验位
8 数据位
1 停止位

    2、模拟量输入信号采集命令：

 发送: 01 03 00 00 00 06 C5 C8 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
03 1 功能码  03-读寄存器
0000 2 寄存器地址(4x型) 0000-模拟量输入起始寄存器地址
0006 2 读取长度  0006-读取6个寄存器
C5C8 2 CRC校验码  前面所有数据的CRC校验码

 接收: 01 03 0C 06 20 00 00 00 00 00 00 00 00 00 00 30 B8 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
03 1 功能码  03-读寄存器
0C 1 字节数  0C-读取12个字节长度
0620    12 读取数据  0620-读取模拟量输入通道1数据


0000
0000
0000
0000
0000  		     0000-读取模拟量输入通道2数据
0000-读取模拟量输入通道3数据
0000-读取模拟量输入通道4数据
0000-读取模拟量输入通道5数据
0000-读取模拟量输入通道6数据
30B8 2 CRC校验码  前面所有数据的CRC校验码

接收指令说明模拟量输入通道1电压数据为“0620”转换成10进制数为1568，代入计算公式：
I=(DATA*10)/4095=(1568*10)/4095≈3.83V，其他通道电压数据为0V

    3、数字量输入信号采集命令：

 发送: 01 02 00 00 00 04 79 C9 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
02 1 功能码  02-读取输入位
0000 2 输入地址(1x型) 0000-输入位起始地址
0004 2 读取输入位长度  0004-读取4个输入位
79C9 2 CRC校验码  前面所有数据的CRC校验码

 接收: 01 02 01 05 61 8B （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
02 1 功能码  02-读取输入位
01 1 字节数  01-读取1个字节长度
05    1 读取数据  05-读取输入位状态
618B 2 CRC校验码  前面所有数据的CRC校验码

读取的数据“05”，转换成2进制数为“0000  0101”，后4位有效，从左至右分别对应4路数字量输入信号DI_04-DI_01 的状态，即DI_03、DI_01有输入，其它通道无输入

    4、数字量输出信号控制命令(多个控制)：

              发送: 01 0F 00 00 00 04 01 03 7E 97 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
0F 1 功能码  0F-写多个线圈
0000 2 线圈地址(0x型) 0000-线圈起始地址
0004 2 写入线圈长度  0004-写4个线圈
01 1 写入数据字节  01-写入1个字节的数据
03 1 写入数据  03-写4个线圈的输出状态
7E97 2 CRC校验码  前面所有数据的CRC校验码

   接收: 01 0F 00 00 00 04 54 08 （例/16进制）

写入的数据“03”转换成2进制数为“0000 0011”，后4位有效，从左至右分别对应4路数字量输出信号DO_04-DO_01 的状态，即DO_02、DO_01有输出，其他通道无输出，模块接收到正确的命令后，根据命令作出相应动作，并将应答指    令发回主机，表示通讯成功

    5、数字量输出信号控制命令(单个控制)：

              发送: 01 05 00 00 FF 00 8C 3A （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
05 1 功能码  05-写单个线圈
0000 2 线圈地址(0x型) 0000-数字量输出(DO_01)线圈地址
0001-数字量输出(DO_02)线圈地址
0002-数字量输出(DO_03)线圈地址
0003-数字量输出(DO_04)线圈地址
FF00 2 写入数据  FF00-线圈打开，0000-线圈关闭


8C3A 2 CRC校验码  前面所有数据的CRC校验码

   接收: 01 05 00 00 FF 00 8C 3A （例/16进制）

模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    6、数字量输出状态采集命令：

 发送: 01 01 00 00 00 04 3D C9 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
01 1 功能码  01-读取线圈状态
0000 2 线圈地址(0x型) 0000-线圈起始地址
0004 2 读取线圈长度  0004-读取4个线圈状态
3DC9 2 CRC校验码  前面所有数据的CRC校验码

 接收: 01 01 01 03 11 89 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
01 1 功能码  01-读取线圈状态
01 1 字节数  01-读取1个字节长度
03     1 读取数据  03-读取线圈状态
1189 2 CRC校验码  前面所有数据的CRC校验码

读取的数据“03”转换成2进制数为“0000 0011”，后4位有效，从左至右分别对应4路数字量输出信号DO_04-DO_01 的状态，即DO_02、DO_01有输出，其他通道无输出

    7、模块地址设置命令：

 发送：00 06 00 64 00 01 08 04 （例/16进制）
数据  字节  数据说明  备注
00 1 模块地址  00-群发地址
06 1 功能码  06-写单寄存器
0064 2 寄存器地址(4x型) 0064-修改模块地址
0001 2 写入数据  设置模块新地址，范围0001-00FE
0804 2 CRC校验码  前面所有数据的CRC校验码

   接收：00 06 00 64 00 01 08 04 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的新地址为01，该设置可以失电保存；模块的默认地址是01，当需要多    个模块进行组网时，可对每个模块的地址进行单独设置，因为使用了群发地址，所以设置时要求485网络中只能有一个    模块，否则会造成485网络中所有模块的地址都设置成同一地址，请谨慎使用该指令；当模块接收到正确的命令后，根    据命令作出相应动作，并将应答指令发回主机，表示通讯成功

    8、通讯参数设置命令：

 发送：01 06 00 65 00 02 18 14 （例/16进制）
数据  字节  数据说明  备注
01 1 模块地址  地址范围01-FE
06 1 功能码  06-写单寄存器
0065 2 寄存器地址(4x型) 0065-修改通讯参数
0002 2 写入数据  0001-设置通讯参数 4800N(无校验) 81
0002-设置通讯参数 9600N(无校验) 81
0003-设置通讯参数 19200N(无校验) 81
0004-设置通讯参数 38400N(无校验) 81
0005-设置通讯参数 4800E(偶校验) 81
0006-设置通讯参数 9600E(偶校验) 81
0007-设置通讯参数 19200E(偶校验) 81
0008-设置通讯参数 38400E(偶校验) 81
1814 2 CRC校验码  前面所有数据的CRC校验码


   接收：01 06 00 65 00 02 18 14 （例/16进制）

该命令表示向一个模块发出指令，设置该模块的通讯参数为‘9600N(无校验) 81’，该设置可以失电保存；模块的默认通讯参数是‘9600N(无校验) 81’，当设置新的通讯参数后应在通讯设置中选择正确通讯参数，并重启通讯端口，请谨慎使用该指令；通常情况下，设置的波特率低，传输速度慢，传输稳定性高，设置的波特率高，传输速度快，    传输稳定性低；当模块接收到正确的命令后，根据命令作出相应动作，并将应答指令发回主机，表示通讯成功

六、通讯指示灯说明
⚫ 模块上电后通讯指示灯显示绿色
⚫ 模块通讯中通讯指示灯闪烁
⚫ 模块接收到正确指令通讯指示灯显示绿色
⚫ 模块接收到错误指令或非本模块地址指令通讯指示灯显示红色

订购信息

订单信息
NLK-2039 6路单端模拟量输入(直流型0-10V) 4路光电隔离数字量输入和4路光电隔离数字量输出(NPN晶体管集电极开路输出)
MODBUS RTU RS485 通讯 （DC9-30V宽压供电）
