工业级百兆16口网管型导轨式以太网交换机

NLDK7816

工业级百兆16口网管型导轨式以太网交换机

◆ 支持16个百兆电接口配置

◆ 百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性

◆ 支持QoS、IEEE802.1P和ToS/DiffServe,提高通信质量

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠

◆ 支持工业级带隔离电源,可提供冗余双电源输入,满足高可用性的要求

◆ -40℃~85℃工作温度满足恶劣工业环境应用要求

概述

NLDK7816系列是纽琳克的二层管理型工业交换机,支持16个百兆电接口,支持DC12-48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。百兆电口支持10/100Mbps自适应,全双工/半双工、MDI/MDI-X 自适应。采用存储转发机制,拥有大的带宽处理能力,支持线速转发,数据传输快速、流畅,适用于多种应用场景。产品精选工业级元器件,导轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。

NLDK7816系列可以通过Web管理或SNMP 网管,同时提供NLKring、虚拟局域网、Trunk、服务质量(Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。











技术参数

软件功能





交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网协议,自愈时间 <20ms

支持STP/RSTP

组播技术

支持IGMP Snooping

支持静态组播



安全技术

支持IEEE 802.1x

支持HTTP、HTTPS

支持RADIUS

支持用户分级

支持MAC地址绑定

服务质量管理

支持SPWRR队列调度

支持Qos设置

IP管理

支持DHCP server



管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c,可通过上位机集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计





性能参数





IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

8.8Gbps

RJ45端口

16个10base-T/100base-TX

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:100米

电源参数

输入电压:

直流电源:DC12~48V、DC48V(36~72V)

交流电源:AD220V(AC85~264V/DC110~370V)

输入功耗:8W(MAX)

过流保护:内置

机械参数

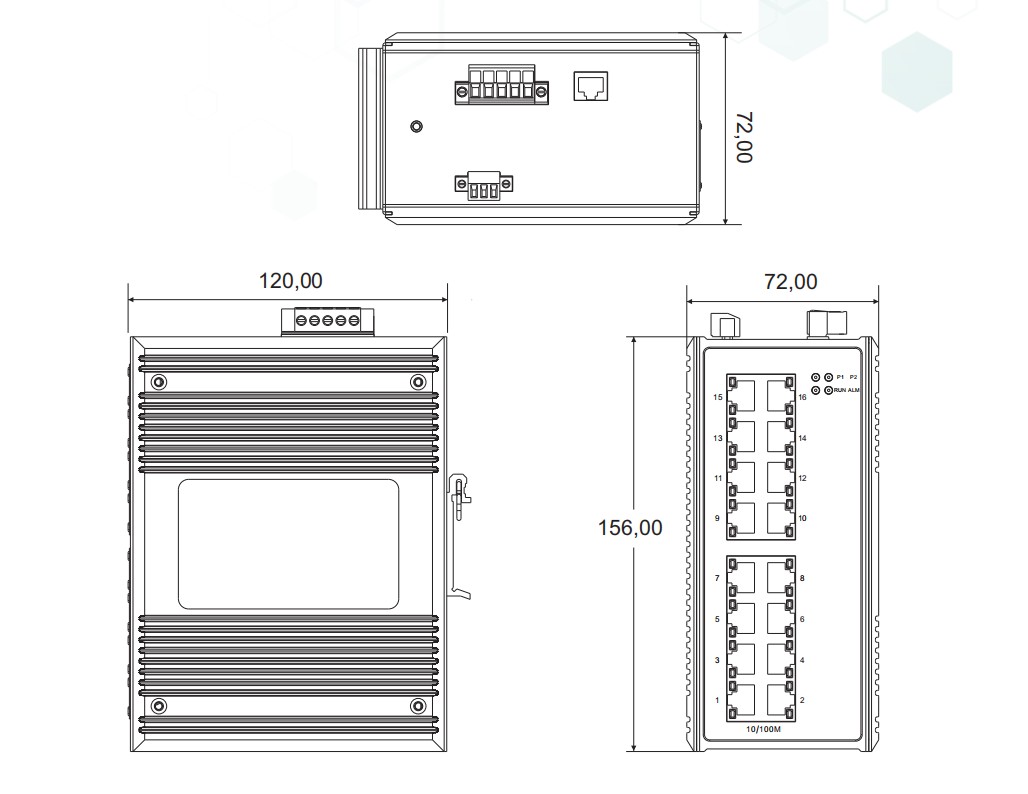

物理尺寸(高×宽×深):156mm×72 mm×120mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿    度:0~95%(无凝露)

行业标准

EMC标准:

IEC61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

IEC61000-4-3电磁场:10V/m(80-1000MHz)

IEC61000-4-4瞬时高压(burst):±4kV电源线,±2kV数据线

IEC61000-4-5浪涌电压:±4kV(line/earth) ±4kV(line/line)电源线,±2kV数据线

IEC61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A





订购信息

产品型号 NLDK7816-LV
代码定义 代码选型
LV LV:代表供电电源为单路交直流220V
LV110:代表供电电源为单路交直流110V
空:代表双路DC12-48V供电
例如:NLDK7816-LV规格为16个百兆电口,交直流220V供电
