工业级网管型3千兆口+6百兆电导轨式以太网交换机

NLDK7709

工业级网管型3千兆口+6百兆电导轨式以太网交换机

◆ 提供3千兆光6百兆电机型,其中光口为1000base-X的SFP接口,支持热插拔;

◆ 10 /100base-TX自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

◆ 支持QoS,IEEE802.1p和ToS/DiffServe,提高通信质量;

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

概述

NLDK7709-3GX系列是上海纽琳克通信技术有限公司的的二层管理型工业交换机,支持3个千兆光口和6个百兆电接口,采用存储转发机制,拥有大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,支持DC12-48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。百兆电口支持10/100Mbps自适应,全双工/半双工、MDI/MDI-X 自适应,3个千兆SFP接口可选单模双纤 、多模双纤、单模单纤光模块,以及千兆RJ45电口接口模块。满足各种应用现场。

NLDK7709-3GX系列可以通过Web管理或SNMP 网管,同时提供NLKring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列管理功能。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。







技术参数





软件功能







交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网协议,自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP Snooping

支持静态组播



安全技术

支持IEEE 802.1x

支持HTTP、HTTPS

支持RADIUS

支持用户分级

支持MAC地址绑定

服务质量管理

支持SPWRR队列调度

支持Qos设置

IP管理

支持DHCP server



管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c,可通过上位机集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计





性能参数



IEEE标准

802.3、802.3u、802.3z、802.3x、802.1p、802.1Q、802.1d/w等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console,WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

RJ45端口数量

6个10base-T/100base-TX

光端口数

3个1000base-X

系统参数

交换带宽:最大5.2Gbps

MAC地址表:8K

交换方式:存储转发

广播风暴抑制

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:100米

光口参数

发光功率: > -9dBm(单模)

收光灵敏度: < -21dBm(单模)

波长: 1310nm(单模)  1550nm(单模)

传输距离: 20Km可选

连接器类型: SC

传输速率: 1.25Gbps

电源参数

输入电压:

直流范围DC12~48V(支持双电源冗余输入)

交流范围AC85~264V或DC110~370V(单电源输入)

输入功耗:<6W@24VDC

过流保护:内置

机械参数

物理尺寸(高 x 宽 x 深):136mm x 54mm x 110mm(不包含DIN卡轨组件尺寸)

安装方式:DIN卡轨式

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿    度:0~95%(无凝露)

行业标准

EMC标准:

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

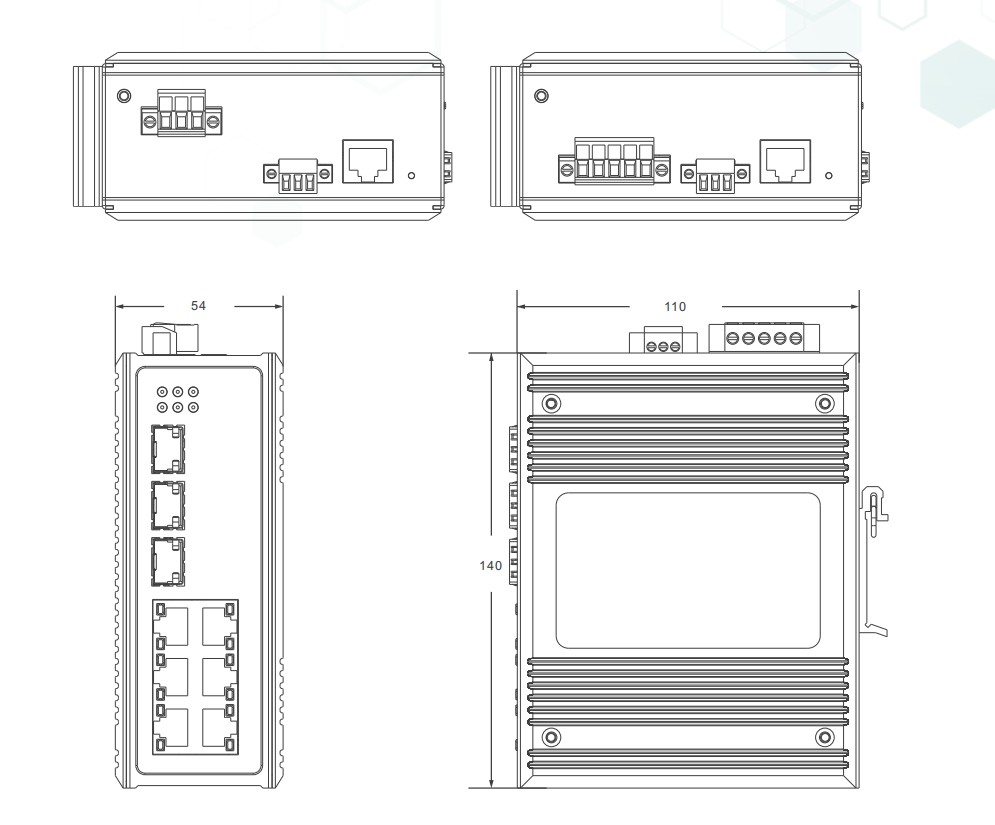

外形尺寸






订购信息

产品型号 规格 安装方式
NLDK7709-3GX 工业级3个千兆SFP口+6个10/100M自适应电,双路DC12-48V供电 35MM导轨式安装
NLDK7709-3GX-LV 工业级3个千兆SFP口+6个10/100M自适应电口,单路85-264VAC/110-370VDC供电 35MM导轨式安装
