工业级网管型4千兆光+16百兆电导轨式以太网交换机

NLDK7720

工业级网管型4千兆光+16百兆电导轨式以太网交换机

◆ 支持4千兆+16百兆的以太网接口,为用户提供灵活的组网方式;

◆ 提供4个千兆SFP光模块接口,百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式;

◆ 支持基于IEEE802.1P和ToS/DiffServ的QoS,提高通信质量;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

概述

NLDK7720-4GX系列是纽琳克的二层管理型工业交换机,支持4个千兆光口,16个百兆以太网端口,支持DC12-48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。百兆电口支持10/100Mbps自适应,全双工/半双工、MDI/MDI-X 自适应。,采用存储转发机制,拥有大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。

NLDK7720-4GX系列可以通过Web管理或SNMP 网管,同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。









技术参数

软件功能





交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网技术,自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP Snooping

支持静态组播



安全技术

支持IEEE 802.1x

支持HTTP、HTTPS

支持RADIUS

支持用户分级

支持MAC地址绑定

服务质量管理

支持SPWRR队列调度

支持Qos设置

IP管理

支持DHCP server



管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c,可通过上位机集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计





性能参数





软件功能

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式

支持SNMPv1/v2c

支持统一上位机软件管理

交换性能

交换方式

存储转发

背板带宽

12.8Gbps

缓存大小

4.1Mbit

MAC地址表

8K

接口

千兆光口

1000base-X SFP插槽

百兆光口

100base-FX

SC/FC/ST接口可选

百兆电口

10/100 base-FX RJ45端口

全双工/半双工自适应或强制工作模式,支持MDI/MDI-X自适应

电源参数

功耗

<12W@24V满载

直流输入

DC9~60V,支持双电源冗余、无极性输入

交流输入

AC85~264V(频率:47~63Hz)或DC110~370V

机械参数

尺寸

160mm×74mm×122mm(高×宽×深)(不含卡轨)

安装方式

35mm标准DIN导轨式安装

散热形式

铝合金单肋形机箱表面散热,无风机

机壳防护

IP40

重量

约1.2kg

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

湿度

5%~95%(无凝露)

行业标准

EMC

IEC61000-4-2(ESD) Level4

IEC61000-4-5(Surge) Level4   ※网口支持6kV防雷

IEC61000-4-4(EFT) Level4

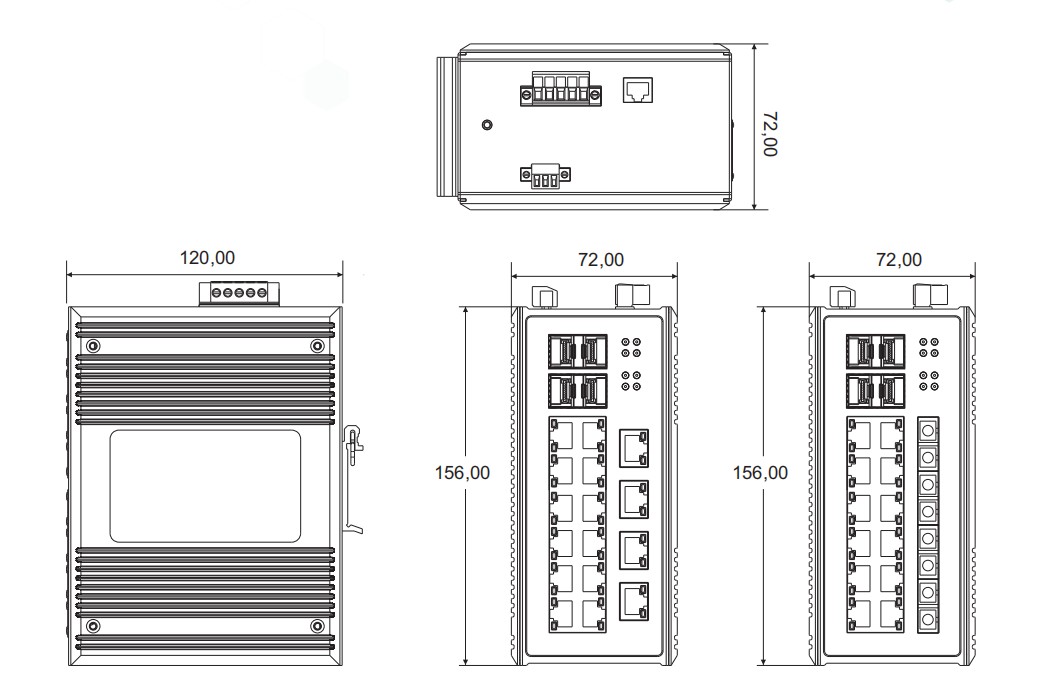

外形尺寸



订购信息

产品型号 NLDK7720-PO-N-OT-P1P2-LV(千兆20口光电组合系列)
代码定义 代码选型
PO:代表千兆口
4GX:4个千兆光
N:代表百兆光口数量 4:代表4个百兆光口
8:代表8个百兆光口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
空:无百兆光口不选择
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
空:无百兆光口不选择
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
空:无百兆光口不选择
LV 空:代表双路DC12-48V供电
LV:代表供电电源为单路交直流110/220V
例如:NLDK7720-4GX-4AS-ZM20-LV规格为4个千兆光+4个百兆光口,12个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
