工业级千兆4光16电网管型自愈环网交换机

NLDK7720G-4GX

工业级千兆4光16电网管型自愈环网交换机

◆ 20个千兆以太网接口,为用户提供灵活的组网方式;

◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;

◆ 16个10/100/1000base-T自适应以太网接口(全双工、半双工),支持自动MDI/MDI-X连接,并支持4个千兆SFP光口;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

◆ -40℃~70℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

概述

NLDK7720G-4GX系列是纽琳克的二层管理型工业交换机,支持4个千兆光口,16个千兆电端口,支持DC24V/48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。千兆电口支持10/100/1000Mbps自适应,全双工/半双工、MDI/MDI-X 自适应。采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~70℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。

NLDK7720G-4GX系列可以通过Web管理或SNMP 网管,同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。









技术参数



IEEE标准

IEEE 802.3i、IEEE 802.3u、IEEE 802.3z、IEEE 802.3ad、IEEE 802.3x、IEEE 802.1p、IEEE 802.1Q、IEEE 802.1d、IEEE 802.1w、IEEE 802.1x等

交换功能

支持VLAN

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持ERPS,RSTP,兼容STP

组播技术

支持IGMP Snooping

支持静态组播

安全控制

支持风暴检测功能

支持端口隔离功能

支持MAC端口绑定

支持IEEE802.1X认证

支持用户分级权限管理

支持SSH、Telnet、HTTP/HTTPS登录控制

支持ACL

支持端口环回检测

管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c/v3

支持QoS

支持DDM

支持日志功能

支持端口镜像

支持端口统计

支持统一上位机软件管理

交换方式

存储转发

背板带宽

56G

缓存大小

4.1Mbit

MAC地址表 8K

千兆端口

16个10/100/1000base-T+4个1000base-LX接口

电口参数

物理接口:RJ45带屏蔽

RJ45端口:10/100/1000base-T支持自动协商功能

光口参数

速率:100/1000base-X自适应

接口类型:SFP插槽

电源参数

输入电压: 直流电源:DC9〜60V⽀持双电源冗余、反接保护

                  交流电源:AD220V(AC85~264V/DC110~370V)

输入功耗:16W@DC24V(满载)

过流保护:内置

机械参数

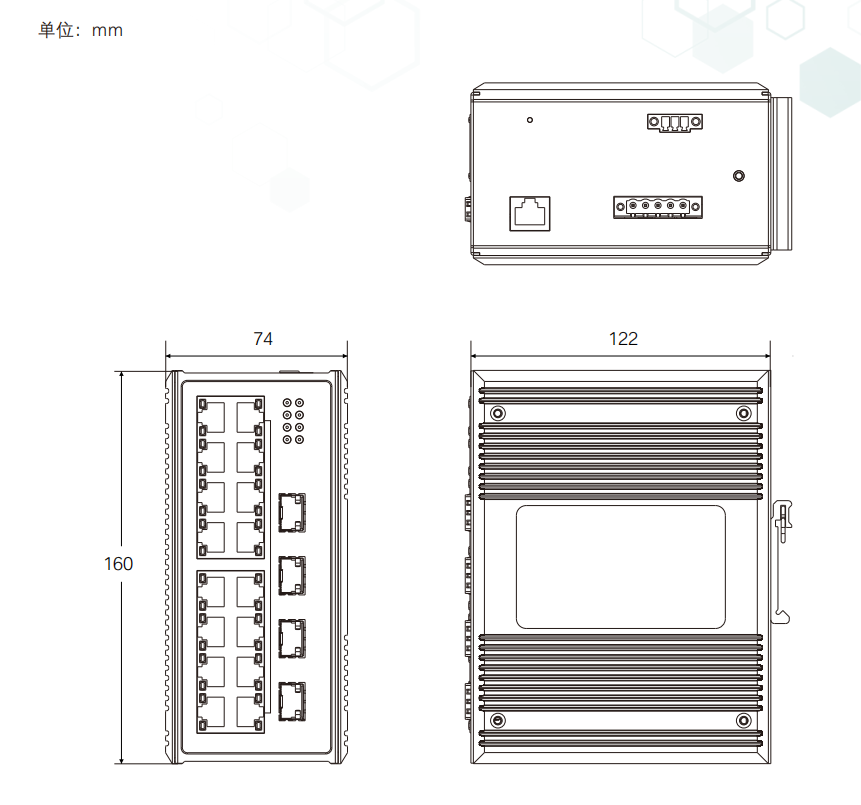

物理尺寸(高×宽×深):160mm×74mm×122mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+75℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMC标准

IEC61000-4-2(ESD) Level3
IEC61000-4-5(Surge) Level3   ※网口支持6kV防雷
IEC61000-4-4(EFT) Level3



订购信息

产品型号 规格 安装方式
NLDK7720G-4GX 工业级4个千兆SFP口+16个10/100/1000M自适应电口,双路DC12-48V供电 35MM导轨式安装
NLDK7720G-4GX-LV 工业级4个千兆SFP口+16个10/100/1000M自适应电口,单路85-264VAC/110-370VDC供电 35MM导轨式安装
