工业级千兆4光8电网管型自愈环网交换机

NLDK7712G-4GX

工业级千兆4光8电网管型自愈环网交换机

◆ 12个千兆以太网接口,为用户提供灵活的组网方式;

◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;

◆ 8个10/100/1000base-T自适应以太网接口(全双工、半双工),支持自动MDI/MDI-X连接,并支持4个千兆SFP光口;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

◆ -40℃~70℃工作温度,满足恶劣工业环境应用要求;

◆ 采用工业级电源设计,多种电源方案可选,满足用户灵活应用。

概述

NLDK7712G-4GX系列是纽琳克的二层管理型工业交换机,支持4个千兆光口,8个千兆电端口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~70℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。NLDK7712G支持DC12-48V双路冗余电源,并可选AC/DC110V和AC/DC220V供电。采用标准35MM卡规式安装,满足不同工业通信现场。千兆电口支持10/100/1000Mbps自适应,全双工/半双工、MDI/MDI-X 自适应。
NLDK7712G-4GX系列可以通过Web管理或SNMP 网管,同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。







技术参数

软件功能



冗余技术

支持KNEWlink-RING环网协议,自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP v1/v2、IGMP snooping

支持GMRP、支持静态组播



管理与维护

支持Console,WEB管理方式
支持SNMPv1/v2c
支持统一上位机软件管理







性能参数





IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持EAPS、MSTP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持CLE, WEB管理方式

支持SNMP v1/v2c

支持统一上位机软件管理

背板带宽

24G

包转发率

17.856 Mpps

千兆端口

8个10/100/1000base-T+4个1000base-LX接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口: 10/100/1000base-T(千兆)支持自动协商功能

传输距离:<100米

光口参数

发光功率: >-12dBm(单模)  >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模)  1550nm(单模)  1310 nm(多模)

传输距离: <2Km(千兆多模)

连接器类型: LC

传输速率: 1.25Gbps(千兆)

电源参数

输入电压:

DC 电源:DC12~48V

隔离DC电源:DC24V(18~36V)、DC48V(36~72V)

交流电源:AD220V(AC85~264V/DC110~370V);

输入功耗:15W(MAX)

过流保护:内置

机械参数

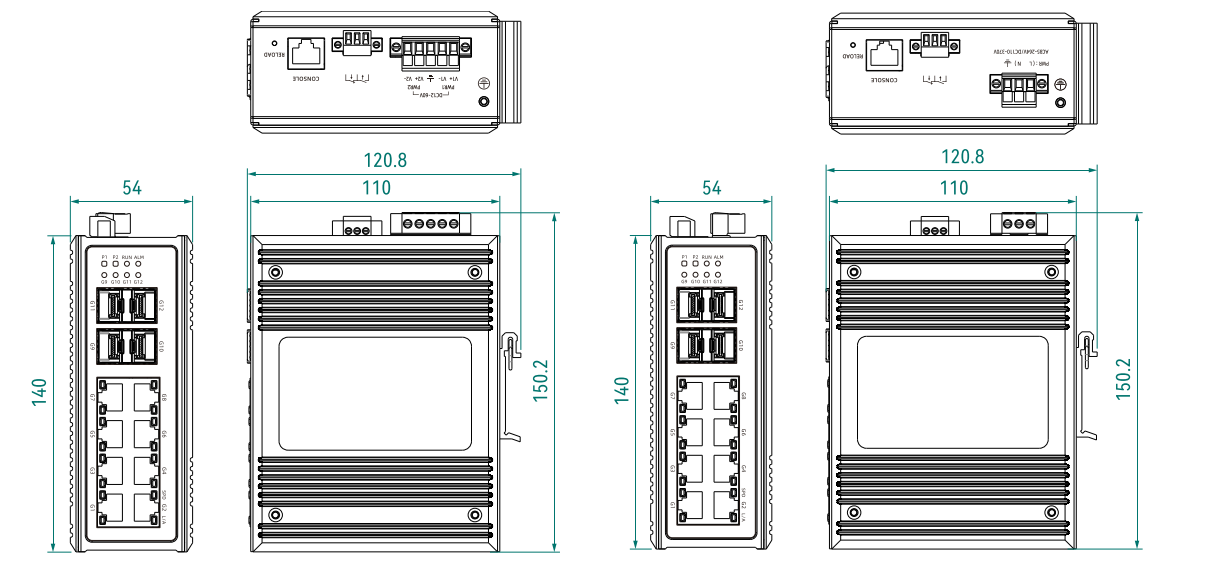

物理尺寸(高×宽×深):156mm×72mm×120mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A



订购信息

产品型号 NLDK7712G-PO-LV(12口光电组合系列)
代码定义 代码选型
PO:代表光口数量 4GX:代表4个千兆光口
LV LV:代表供电电源为单路交直流220V
LV110:代表供电电源为单路交直流110V
空:代表双路DC12-48V供电
例如:NLDK7712G-4GX-LV规格为4个千兆光口,8个千兆口,交直流220V供电
