工业级百兆5口+RS485/232网管型交换机

NLDK7805

工业级百兆5口+RS485/232网管型交换机

◆ 提供5个百兆端口,支持2个百兆光+3个百兆电或1个百兆光+4个百兆电接口;

◆ 2路总线接口提供具有RS-485与RS-232复用功能的总线接口,可实现工业总线与以太网的互联互通;

◆ 10base-T/100base-TX 自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;

◆ 小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;

◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

◆ 输入范围DC12~48V,支持双电源冗余输入,电源具有可靠的过流、过压保护以及EMC保护;

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求。

概述

NLDK7805系列是纽琳克的二层管理型工业交换机,支持5个百兆端口以及2路RS485/RS232复用口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑百兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,高标准工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
NLDK7805系列可以通过Web管理或SNMP 网管,同时提供NLKring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。

技术参数




软件功能



冗余技术

支持KNEWlink-RING环网技术,自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP v1/v2、IGMP snooping

支持GMRP、支持静态组播



管理与维护

支持Console,WEB管理方式
支持SNMPv1/v2c
支持统一上位机软件管理





IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

1Gbps

RJ45端口

10base-T/100base-TX

光端口

100base-FX

串行接口 2路RS-232/RS-485复用接口

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:100米

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模) 1310 nm(多模)

传输距离:20~80Km(单模) <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

串口参数

隔离电压:1500VDC

波特率:2400-115200(单位:bps)

通讯方式:自动收发无时延,无协议,透明传输,客户无需设置,即插即用,支持 TCP_Server, UDP ,TCP _ Client,组播 4 种方式

多点通信:RS-485 同一网络至少支持连接 32 个节点

电源参数

输入电压:12~48VDC

输入功耗:3.7W(MAX)

过流保护:内置

机械参数

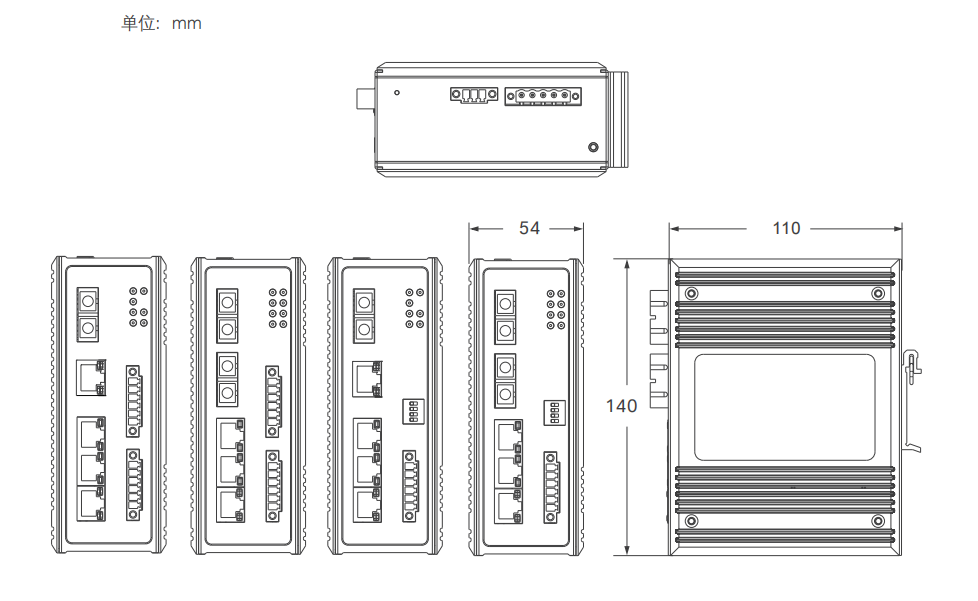

物理尺寸(高×宽×深):138mm×54mm×110mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿    度:0~95%(无凝露)

行业标准

EMC标准:

EN61000-4-2 防静电(ESD):±8kV 接触放电,±15kV 空气放电

EN61000-4-3 电磁场:10V/m(80-1000MHz)

EN61000-4-6 防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A








订购信息

产品型号 NLDK7805-N-OT-P1P2-LV(8口光电组合系列)
代码定义 代码选型
N:代表光口数量 1:代表1个光口
2:代表2个光口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
2D 2D:代表2路RS485接口
2R:代表2路RS232接口
例如:NLDK7805-2AS-ZM20-2D规格为2个百兆单模双纤SC光口,3个百兆电口,2路RS232/485接口,通信距离20KM.DC12-48V供电
