◆ 采用高品质主流芯片,数据传输稳定,抗干扰能力强,信号转换高速稳定;
◆ 支持2路万兆SFP+以太网光纤接口、4 路千兆SFP以太网光纤接口、适用于具有高性能、高上行速率应用需求;
◆ 支持8路10/100/1000ba
◆ 小于20ms的快速环网冗余技术(NLK-Ring),增强了系统通信的可靠性;
◆ 采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;
◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求;
◆ 采用工业级低功耗电源设计,多种电源方案可选,满足用户灵活应用。
NLDK7714G-2TM系列是纽琳克的二层管理型工业交换机,支持2个万兆光口,4个千兆光口,8个千兆电端口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,DIN卡轨式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
NLDK7714G-2TM系列可以通过Web管理或SNMP网管,同时提供NLK-Ring、虚拟局域网、Trunk、服务质量 (Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能Email/Relay故障报警和固件在线升级等一系列的常用高级管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。
软件功能
交换功能 |
支持VLAN、GVRP 支持端口限速,支持风暴抑制 支持端口汇聚 支持端口流控 |
冗余技术 |
支持VRRP、EAPS
支持KNEWli 支持MSTP/RSTP,兼容STP |
组播技术 |
支持IGMP v1/v2/v3, IGMP Snooping 支持GMRP 支持静态组播 支持PIM-SM、PIM-DM/PIM-DMv6 |
路由技术 |
支持RIPv1/v2、RIPng、OSPFv1/v2 支持静态路由协议 支持PIM-SM、PIM-DM |
服务质量管理 |
支持ACL,对L2-L7层数据进行过滤 支持SPWRR队列调度 |
管理与维护 |
支持CLI,Telnet,WEB管理方式、RMON IP支持DHCP server/relay/client |
性能参数
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W等 |
交换功能 |
支持VLAN、GVRP 支持端口限速,支持风暴抑制 支持端口汇聚 支持端口流控 |
冗余技术 |
支持VRRP、EAPS 支持NLK-Ring环网技术 支持MSTP/RSTP,兼容STP |
组播技术 |
支持IGMP v1/v2/v3, IGMP Snooping 支持GMRP,支持静态组播 |
管理与维护 |
支持CLI, WEB管理方式、LLDP、SNTPv4 支持统一上位机软件管理 |
交换方式 |
存储转发 |
背板带宽 |
64G |
万兆端口 |
2个10Gba |
千兆端口 |
8个10/100/1000ba |
电口参数 |
物理接口:RJ45带屏蔽,IEEE802.3标准
RJ45 端口:10/100/1000ba 传输距离:<100米 |
光口参数 |
发光功率: >-12dBm(单模) >-17dBm(多模) 收光灵敏度: <-38dBm(单模) <-35dBm(多模) 波长: 1310nm(单模) 1550nm(单模) 1310 nm(多模) 传输距离:多模光纤 850nm,2km;1310 nm,2/5km 单模光纤 1310nm,20/40/60km; 1550nm,20/40/60/80/120km 连接器类型:LC 传输速率:1.25Gbps(千兆)10Gbps(万兆) |
电源参数 |
输入电压:DC12~48V 输入功耗:12W(MAX) 过流保护:内置 |
机械参数 |

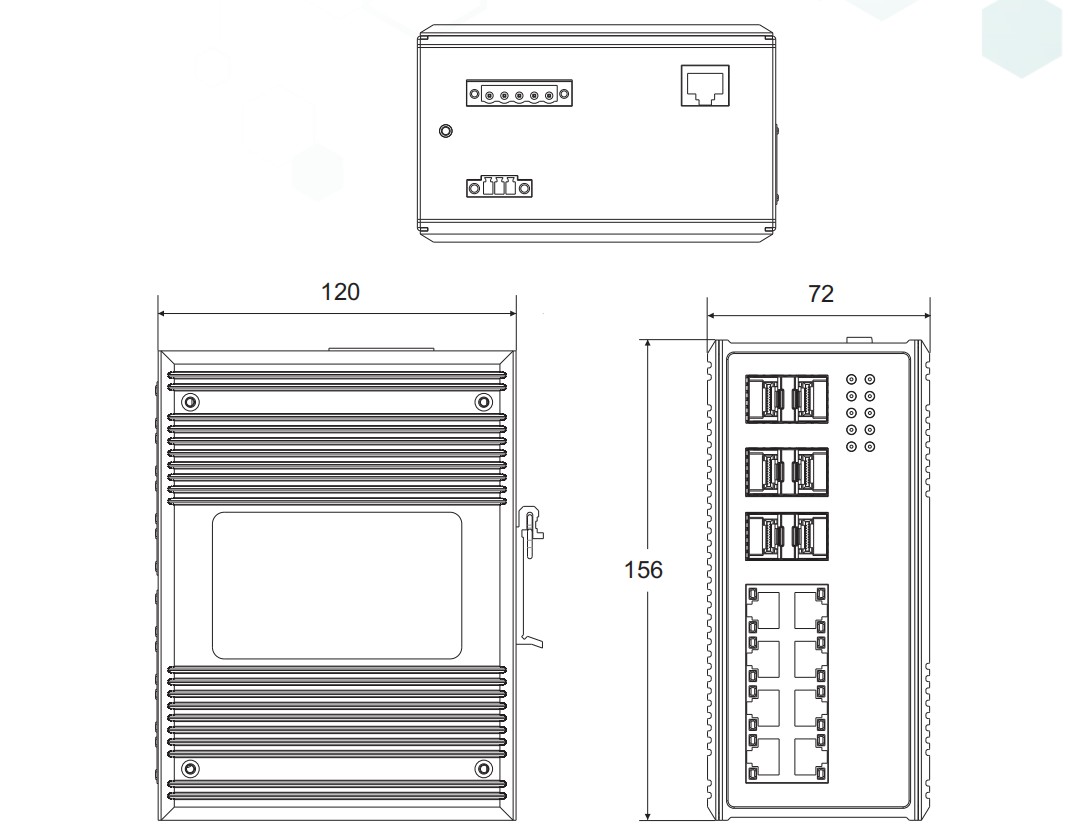

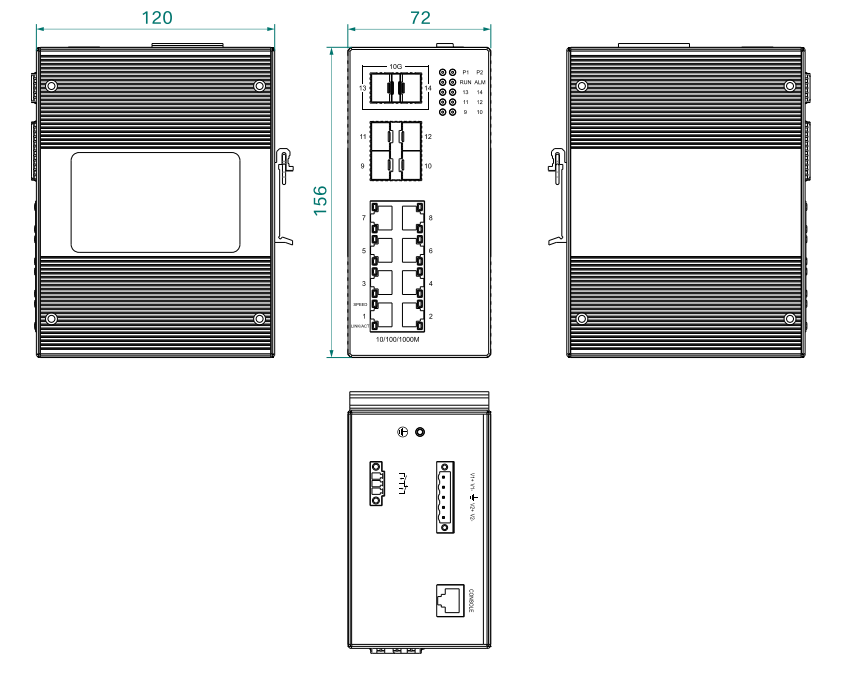

物理尺寸(高×宽×深):156mm×72mm×120mm 安装方式:标准DIN 卡轨式 散热形式:铝合金单肋形机箱表面散热,无风机 机壳防护:IP40 |
工作环境 |
工作温度:-40℃~+85℃ 存储温度:-40℃~+85℃ 湿度:5%~95%(无凝露) |
行业标准 |
EMS标准 EN61000-4-2(ESD):±8kV(contact),±15kV(air) EN61000-4-3(RS):10V/m(80MHz-2GHz) EN61000-4-4(EFT):Power Port:±4kV;Data Port: ±2kV EN61000-4-5(Surge):Power Port:±4kV/DM;±2kV/CM Data Port:±2kV/DM; ±6kV/CM EN61000-4-6(CS):3V(10kHz~150kHz), 10V(150kHz~80MHz) |
机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-27(冲击) |
订单信息 |
|
NLDK7714G-2TM-4GX-LV |
2个万兆光口+4个千兆光口+8个千兆电口,标配单路85-264VAC/110-370VDC电源 |
NLDK7714G-2TM-4GX | 2个万兆光口+4个千兆光口+8个千兆电口,标配双路DC12-48V电源 |
