工业级隔离型USB转2路RS485/422转换器

NLK-835

工业级隔离型USB转2路RS485/422转换器

●无需外加电源、内置光电隔离器及DC/DC电源隔离模块
●2个独立的虚拟COM口
●提供每线600W的雷击、浪涌保护
●自动收发转换 自动控制数据流方向
●支持点到点、点到多点的通信
●点到多点每个Port口可允许连接256个RS-422或RS-485接口设备
●支持导轨式或者壁挂式安装

概述

上海纽琳克通信技术有限公司生产的NLK-835是一款通用的USB/RS-485/422转换器,采用CH342芯片，软件生产2个独立的COM口，无需外加电源、内置光电隔离器及DC/DC电源隔离模块。兼容USB、RS-422、RS-485标准，能够将单端的USB信号转换为平衡差分的RS-422或RS-485信号，内置的光电隔离器，能够提供高达2500Vrms的隔离电压，提供每线600W的雷击、浪涌保护，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输， RS-422、RS-485端通过接线端子连接器连接。转换器内部带有零延时自动收发转换, 自动控制数据流方向, 而不需任何握手信号(如RTS、DTR等)无需跳线设置实现全双工(RS-422) 、半双 工(RS-485)模式转换。

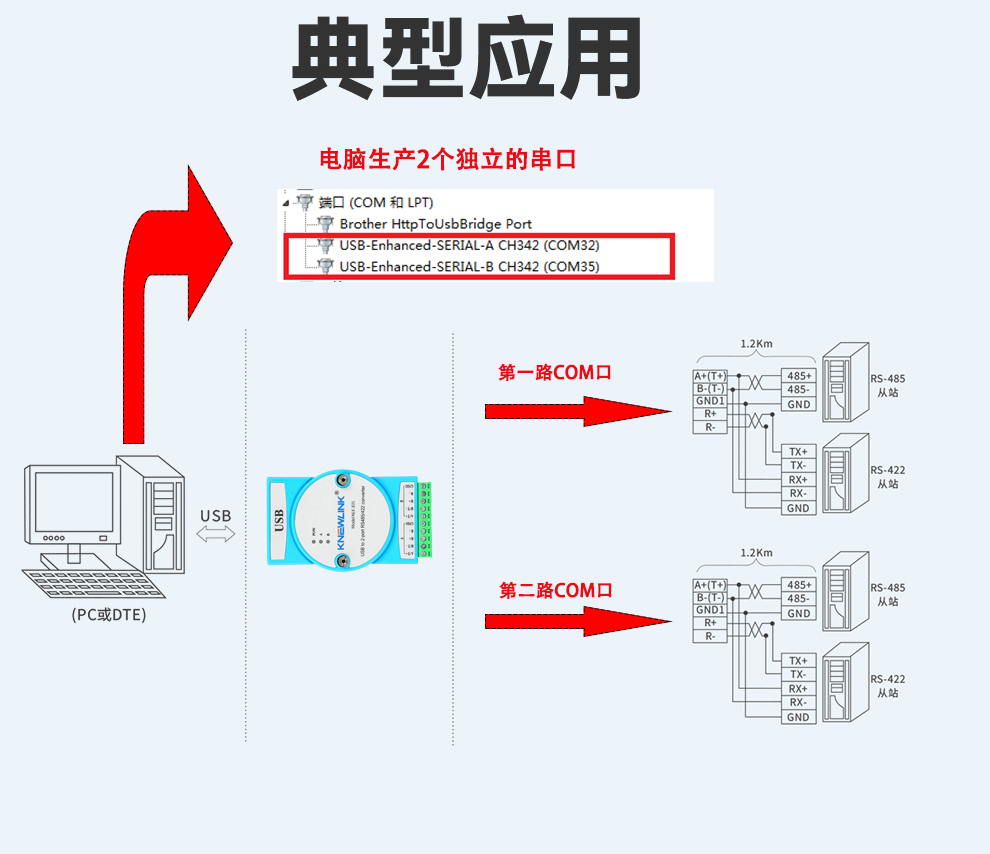

NLK-835光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每个Port口理论可允许连接256个RS-422或RS-485接口设备，数据通讯速率50bps～3Mbps，带有电源指示灯及数据流量指示灯、支持的通讯方式有USB到RS-422、USB到RS-485转换

技术参数

标准： 符合 USBV1.1、2.0标准EIA RS-485/422标准
USB信号： VCC、DATA+、DATA-、GND、FG
RS-485信号：T/R+、T/R-、GND
RS-422信号：T/R+、T/R-、RXD+、RXD-、GND
工作方式 ：异步工作、点对点或多点、2线半双工、4线全双工
方向控制 ：采用数据流向自动控制技术自动判别和控制数据传输方向
波特率   ：50bps～3Mbps自动侦测串口信号速率 ；
负载能力 ： 支持点到多点每台转换器可允许连接256个RS-422或RS-485接口设备
传输距离 ：RS-485/422端1200米(128000bps-9600bps时)USB口不超过5米
接口保护 ：每路600W雷击、浪涌保护、±15KV静电 保护
隔离度：每路隔离电压2500Vrms  500DC连续 专用DC/DC模块
隔离方式：主/从隔离，从/从隔离。
接口形式 ：USB端B类接口母头DB9公头的连接器连接
信号指示：九个信号指示灯电源（PWR）发送（TXD）接收（RXD）
传输介质：双绞线或屏蔽线
外形尺寸：121mm×26mm×72mm
使用环境：-40℃ 到 85℃，相对湿度为5%到95%
支持系统：Windows XP/Vista/7/8/8.1/10/11/SERVER 2003/2008/2012/2016/2019/2022等



订购信息

产品型号 输出接口 安装方式
NLK-835 工业级USB转2路RS485/422隔离防雷转换器 35MM导轨或者壁挂式安装
