■ 实现一个串口设备与多个串口设备主从式通信
■ 全面容错机制，一路从节点损坏不影响其他节点通信
■ 信号两端保持光电隔离，减少干扰
■ 透明传输，波特率自适应，无需更改用户协议
■ 内置智能模块，自动识别RS485信号流向，无需流控
■ 信号线600W/ms抗雷击保护和15KV抗静电防护
NLK-4508是一款内部采用双核\无休（不间断工作）的设计；专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485总线分割集线器(HUB)。该产品支持传输速率最高达115.2KBPS,为了保证数据通讯的安全可靠，RS-485接口端采用光电隔离技术，防止雷击浪涌引入转换器及设备，内置的光电隔离器及 1500W 浪涌保护电路，能够提供2500V 的隔离电压，可以有效地抑制闪电(Lighting)和ESD，同时可以有效的防止雷击和共地干扰，供电采用外接开关电源供电，安全可靠，非常适合户外工程应用。
在 RS-485 工作模式，采用的判别电路能够自动感知数据流方向，并且自动的切换使能控制电路，轻松解决 RS-485 收发转换时延问题。RS-485 接口传输距离大于 1200 米、性能稳定。广泛用于高速公路收费系统，道路监控系统及电力采集系统中。
NLK-4508RS-485 HUB提供星型 RS-485 总线连接。各端口都具有短路、开路保护。光电隔离2500V，用户可以轻易改善 RS-485 总线结构，分割网段，提高通信可靠性。当雷击或者设备故障产生时，出现问题的网段将被隔离，以确保其他网段的正常工作。这一性能大大提高了现有 RS-485 网络的可靠性，有效缩短了网络的维护时间。合理的利用NLK-4508 RS-485 HUB 可以助您设计出可靠的 RS-485系统。
| 接口规格 | |
| 串口 |
标准：接口兼容 EIA/TIA 的RS-232C、RS-485 标准 接口数量：1路主站RS232/485与8路从站RS485 RS232/485信号：A+、B-、GND、TX、RX RS485信号：A+、B-、AGND 波特率：300bps-115200bps 通讯距离：1.5km（9600bps），速率越高距离越短 负载能力：每路RS485支持128节点轮询 方向控制：RS485数据流方向自动识别，零延时自动转发 连接方式：RS-232C 接口为 5位接线柱1-3脚；RS-485 接口为 5位接线柱4-5脚 接口保护：15kV静电保护，600W/ms雷电防护 光电隔离：2.5kV |
| 指示灯 | 电源指示灯、串口发送数据指示灯、串口接收数据指示灯，故障指示灯 |
| 电源参数 | |
| 电源输入 | DC9~48V |
| 工作电流 | ＜350mA |
| 连接方式 | RS-232C 接口为 5位接线柱1-3脚；RS-485 接口为 5位接线柱4-5脚 |
| 机械参数 | |

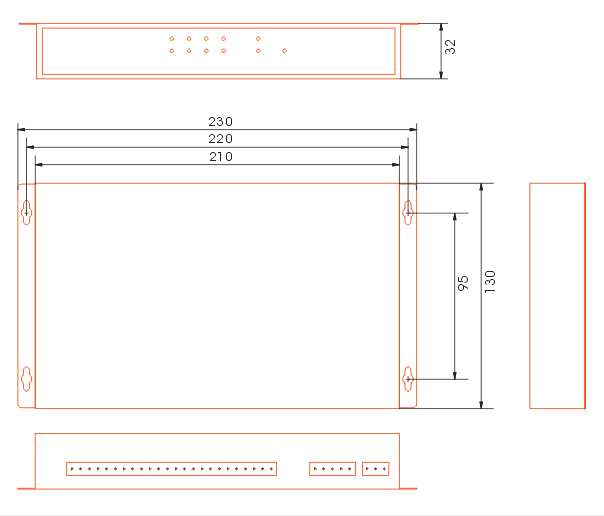

| 物理尺寸 | 230mmX130mmx33mm |
| 安装方式 | 壁挂式安装 |
| 工作环境 | |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ |
| 相对湿度 | 5%~95%（无凝露） |
| 产品型号 | 性能参数 |
| NLK-4508 | 工业级1路RS232/485转8路RS485光电隔离集线器，DC9-48V供电，壁挂式安装 |
| 名称 |
|---|
产品简介说明书  下载 |
