LPS5104网管型百兆2光2电嵌入式低功耗工业以太网交换机

LPS5104网管型百兆2光2电嵌入式低功耗工业以太网交换机

4个百兆以太网接口,具备2个百兆光口,2个10/100M自适应电口;
小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;
100base-FX全双工的多模/单模光纤接口;
10base-T/100base-TX自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;
支持端口控制、带宽控制、VLAN、QoS、静态组播、端口镜像、端口汇聚、广播风暴抑制功能、
在线升级镜像等丰富的软件功能;
支持一键重启和一键恢复出厂设置;
支持电源、系统运行、告警、环网、端口连接状态LED指示;
-40℃~85℃工作温度,满足恶劣工业环境应用要求;
工业级电源输入,支持继电器掉电、掉纤、风暴告警输出,低功耗设计。

概述

上海纽琳克通信技术有限公司生产的LPS5104系列产品,是自主研发的一款专为工业通信网络应用设计而开发的高性能、低功耗、网管型二层百兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品支持2路百兆电口+2路百兆光接口配置机型,其中光口为100Base-FX的全双工单模或多模光纤接口,光纤接口类型采用SC、ST、FC接口。电口为10/100Base-T以太网RJ45端口,每个RJ45端口都具有自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供有力的保障,
纽琳克通信的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS5104系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有可靠的过流、反接以及EMC保护,适合本安电源应用,在器件上采用工业级品质设计方案,产品符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、AP无线通信,等系统大规模组网现场中。



技术参数

软件功能





交换功能

支持端口限速

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网协议,自愈时间<20ms

组播技术

支持静态组播

服务质量管理

支持Qos优先级功能



管理与维护

上位机统一管理平台

支持串口服务器功能

支持CAN服务器功能





性能参数







技术参数

以太网标准

IEEE802.3(以太网)、IEEE802.3u (100base-TX和100base-FX)、IEEE802.3x (流控)、IEEE802.1p (优先级)

交换属性

MAC地址

1K

缓存大小

512Kbits

传输方式

存储转发

接口
百兆接口

数量:4个,2个百兆光+2个百兆电

接口形式:1×9固定光口(单/多模可选, SC/FC/ST接口可选)或RJ45百兆电口

接口速率:100base-FX(光口)、10/100M自适应电口

电端源子

KNEW9714:2芯不带锁5.08mm间距电源接线端子

传输距离

双绞线

100m(标准CAT5/CAT5e线缆)

多模光纤

千兆多模:1310nm,500m;      百兆多模:1310nm,2km

单模光纤

千兆单模:1310nm,20km;      百兆单模:1310nm,20/40km;1550nm,60/80km

LED指示灯

指示灯

电源状态指示灯、百兆光口指示灯,百兆电口指示灯,支持客户自行外接指示灯

其他功能
复位功能

-

恢复出厂

-

环网拨码

-
电源指标

输入电压

支持DC5~30V宽压供电

整机功耗

KNEW9714:<2W@满载

工作环境
工作温度

-40℃~85℃

存储温度

-40℃~85℃

相对湿度

5%~95%(无凝露)

机械结构

外壳

-

安装

嵌入式安装

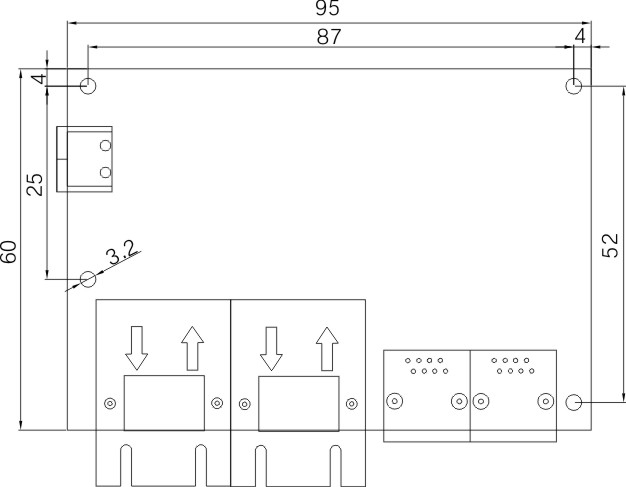

尺寸

95mm×60mm×18mm

质保

保修期

5年

认证

CE、FCC、RoHS






订购信息

型号 100baseFX 端口光纤接口 10/100baseT(X) 端口RJ45 接头 光纤通信距离 电源
LPS5104-2AS-ZM20 2个单模双纤SC接口 2 20KM(远距离可选) DC5-30V
LPS5104-2AS-RM20 2个单模双纤ST接口 2 20KM(远距离可选)
LPS5104-2AS-TM20 2个单模双纤FC接口 2 20KM(远距离可选)
LPS5104-2AM-ZM02 2个多模双纤SC接口 2 2KM
LPS5104-2AM-RM02 2个多模双纤ST接口 2 2KM
LPS5104-2AM-TM02 2个多模双纤FC接口 2 2KM
LPS5104-2SF-ZM20 2个单模单纤SC接口 2 20KM(远距离可选)
LPS5104-2SF-RM20 2个单模单纤ST接口 2 20KM(远距离可选)
LPS5104-2SF-TM20 2个单模单纤FC接口 2 20KM(远距离可选)
LPS5104-2MF-ZM02 2个多模单纤SC接口 2 2KM
LPS5104-2MF-RM02 2个多模单纤ST接口 2 2KM
LPS5104-2MF-TM02 2个多模单纤FC接口 2 2KM
