LPS5108工业8百兆口4串口二层嵌入式网管型以太网交换机

LPS5108工业8百兆口4串口二层嵌入式网管型以太网交换机

支持8个百兆光电可选接口配置;
2路CAN 口,4路RS485串口;
小于20ms的快速光纤环网冗余技术(NLK-Ring),增强了系统通信的可靠性;
100base-FX全双工的多模/单模光纤接口;
10base-T/100base-TX自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;
支持端口控制、带宽控制、VLAN、QoS、静态组播、端口镜像、端口汇聚、广播风暴抑制功能、
在线升级镜像等丰富的软件功能;
支持一键重启和一键恢复出厂设置;
支持电源、系统运行、告警、环网、端口连接状态LED指示;
-40℃~85℃工作温度,满足恶劣工业环境应用要求;
工业级电源输入,支持继电器掉电、掉纤、风暴告警输出,低功耗设计。

概述

上海纽琳克通信技术有限公司生产的LPS5108系列产品,是自主研发的一款专为工业通信网络应用设计而开发的二层百兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品提供8路百兆光电可选接口,以及4路RS485接口和2路CAN口配置机型,其中光口为100Base-FX的全双工单模或多模光纤接口,光纤接口类型采用SC、ST、FC接口。电口为10/100Base-T以太网RJ45端口,每个RJ45端口都具有自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供强有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS5108系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有过流、反接以及EMC保护,适合本安电源应用,在器件上采用工业级品质设计方案,产品符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、人员定位,安全监控等系统大规模组网现场中。

技术参数

IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.1Q、802.1D/W

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持 NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式

支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

2Gbps

百兆端口

最多8个10/100base-TX或者100base-FX可选端口

串行接口

4个RS232或者RS485可选,标配RS485接口

CAN

2个CAN总线数据接口

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:100米

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模)

1310nm(多模)

传输距离: 20~80Km 可选(单模) <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

电源参数

DC电源:9-36VDC

输入功耗:5.35W(@24V)

过流保护:内置

机械参数

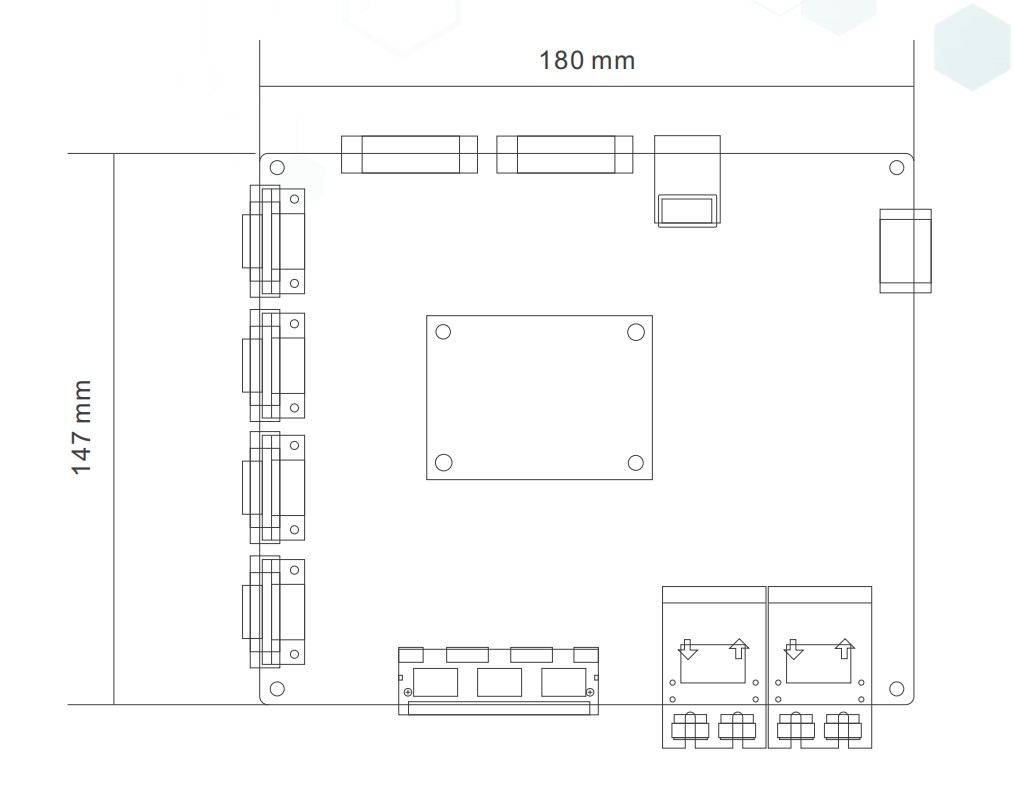

物理尺寸(高×宽×深):31mm×180mm×147mm(含接口,不含光纤接头)

安装方式:定位孔安装

外壳:无

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A




订购信息

订单信息
LPS5108-4D-2C 8百兆电+4路RS485+2路CANbus ,标配单路DC9-24V电源
LPS5108-2(AS/AM)-4D-2C 2百兆光+6百兆电+4路RS485+2路CANbus ,标配单路DC9-24V电源
LPS5108 -4(AS/AM)-4D-2C 4百兆光+4百兆电+4路RS485+2路CANbus ,标配单路DC9-24V电源
