LPS7112G嵌入式二层千兆4光8电本安型低功耗交换机

LPS7112G嵌入式二层千兆4光8电本安型低功耗交换机

支持8个10/100/1000 base-T(X)以太网电口,4个1000base-X SFP光口;
支持完善的QoS策略和多种优先级队列调度算法,支持ACL访问控制列表;
内嵌Web服务器,可通过浏览器远程管理和配置;
基于NLK-Ring技术的链路冗余自恢复技术,自愈时间小于20ms;
Trunk端口汇聚;
实施广播风暴检测控制(包括广播,多播,未知单播等风暴类型检测);
动态IGMP Snooping支持,过滤多播流量;
在线固件升级,带宽管理,阻止不可预知的网络问题;
基于IEEE 802.1Q VLAN;
支持QoS,IEEE802.1p 和ToS/DiffServe,提高通信质量;
支持SNMP V1/V2C 不同等级的网络管理;
支持RMON和私有MIB,有效的远程数据监控和预测能力;
支持端口镜像,用于在线调试,实时网络时间同步;
超小尺寸设计,尺寸小巧,安装配套方便;


概述

上海纽琳克通信技术有限公司生产的LPS7112G系列产品,是自主研发的一款专为工业通信网络应用设计而开发的二层全千兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品提供4个千兆光口+8个千兆电接口配置机型,其中光口为1000Base-LX的全双工单模或多模光纤接口,采用SFP热插拔器件,光纤接口类型都采用LC接口。电口为10/100/1000Base-T以太网RJ45端口,RJ45带屏蔽,每个RJ45端口都具有自适应功能,其中10 /100Base-T支持全双工或半双工方式,1000Base-T支持全双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供强有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS7112G系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有可靠的过流、反接以及EMC保护,适合本安电源应用。在器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、AP无线通信等系统大规模组网现场中。

技术参数

IEEE标准

802.3、802.3u/802.3x、802.3z、802.3ab、802.1Q、802.1p、802.1D、802.1W、802.1S等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持NLK-Ring环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持CLI, WEB管理方式、LLDP、SNTPv4

支持SNMPv1/v2c,ACL

支持统一上位机软件管理

交换方式

存储转发

背板带宽

24G

包转发率

17.856 Mpps

千兆端口

8个10/100/1000base-T+ 4个1000base-LX接口

电口参数

物理接口:RJ45 端口,IEEE802.3标准

RJ45 端口: 10/100/1000base-T(千兆)支持自动协商功能

传输距离:<100米

光口参数

物理接口:SFP 端口,IEEE802.3z 标准

发光功率:>-12dBm(单模) >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模) 1550nm(单模) 1310 nm(多模)

传输距离:<2Km(千兆多模)

连接器类型:LC

传输速率:1.25Gbps(千兆)

电源参数

输入电压:DC12~48V

输入功耗:12W(MAX)

过流保护:内置

机械参数

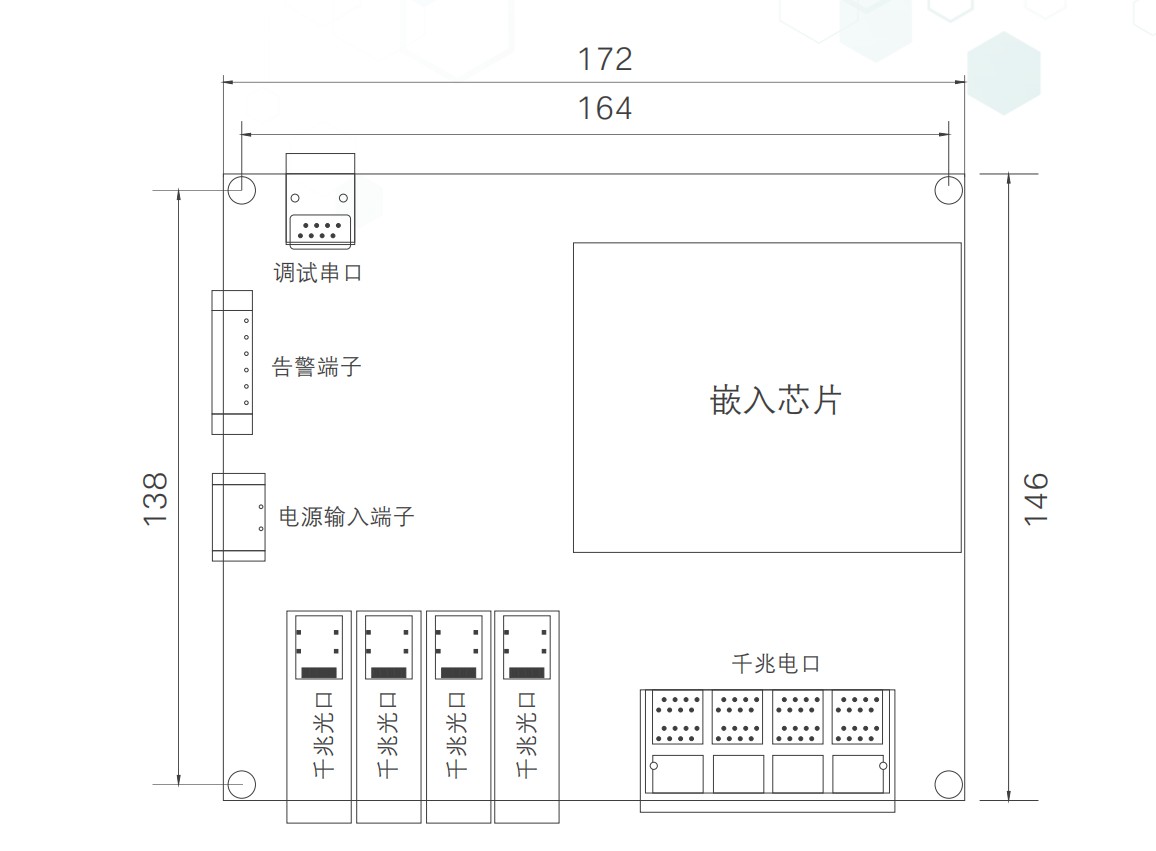

物理尺寸(长×宽×高):172mm×146mm×27mm

安装方式:定位孔安装

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A


订购信息

订单信息
LPS7112G-4GX-8GT

4个千兆光口+8个千兆电口,标配单路DC12-48V电源
