LPS5105C工业级5口+2路串口本安型交换机

LPS5105C工业级5口+2路串口本安型交换机

5个百兆以太网可选接口,具备3个百兆光+2个百兆电或2个百兆光+3个百兆电接口配置;
支持2路RS485或CAN总线数据接口;
小于20ms的快速光纤环网冗余技术(NLK-Ring),
100base-FX全双工的多模/单模光纤接口;
10base-T/100base-TX自适应的以太网接口(全双工、半双工),支持自动MDI/MDI-X连接;
支持端口控制、带宽控制、VLAN、QoS、静态组播、端口镜像、端口汇聚、广播风暴抑制功能、
在线升级镜像等丰富的软件功能;
支持一键重启和一键恢复出厂设置;
支持电源、系统运行、告警、环网、端口连接状态LED指示;
-40℃~85℃工作温度,满足恶劣工业环境应用要求;
工业级电源输入,支持继电器掉电、掉纤、风暴告警输出,低功耗设计。



概述

上海纽琳克通信技术有限公司生产的LPS5105C系列产品,是自主研发的一款专为工业通信网络应用设计而开发的二层百兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品支持2路百兆光口+3路百兆电口(3个百兆光口+2个百兆电口)以及2路RS485或CAN总线接口配置机型,其中光口为100Base-FX的单模或多模光纤接口,光纤接口类型采用SC接口。电口为10/100Base-T以太网RJ45端口,每个RJ45端口都具有自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供强有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS5105C系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有可靠的过流、反接以及EMC保护,适合本安电源应用,在器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、人员定位、安全检测等系统大规模组网现场中。

技术参数

IEEE标准

802.3、802.3u、802.3x、802.1P、802.3ab等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式

支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

1.2Gbps

百兆端口

2个100base-FX光口+3个10base-T/100base-TX自适应电口

总线接口 2路RS485/CAN总线接口

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10/100base-T支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离: 100米(采用标准CAT5,CAT5e网线)

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模)

1310nm(多模)

传输距离: 20~80Km 可选(单模) <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

RS485接口 隔离电压:2500VDC
波特率:2400~115200(单位:bps)
拥有2个RS485总线接口,该接口支持None、Even和Odd三种校验方式,数据位支持8bit
支持UDP、TCP_Client、TCP_Server和组播四种工作模式
CAN接口 隔离电压:2500VDC
波特率:5K-1000K(单位:bps)
拥有2个CAN总线接口,该接口支持CAN2.0 B协议,支持标准的数据和远程帧以及扩展的数据和远程帧,支持0-8个字节数据长度,速率可编程,最高速率可达1Mbit/s
多点通信:CAN收发器同一网络最大支持连接110个节点

电源参数

DC电源:DC5~32V

满载功耗:3.67W(@24V)

过压保护:内置

机械参数

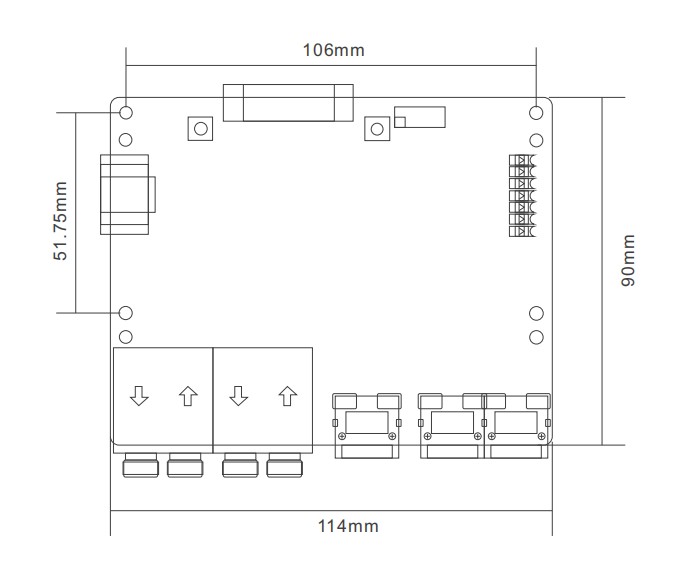

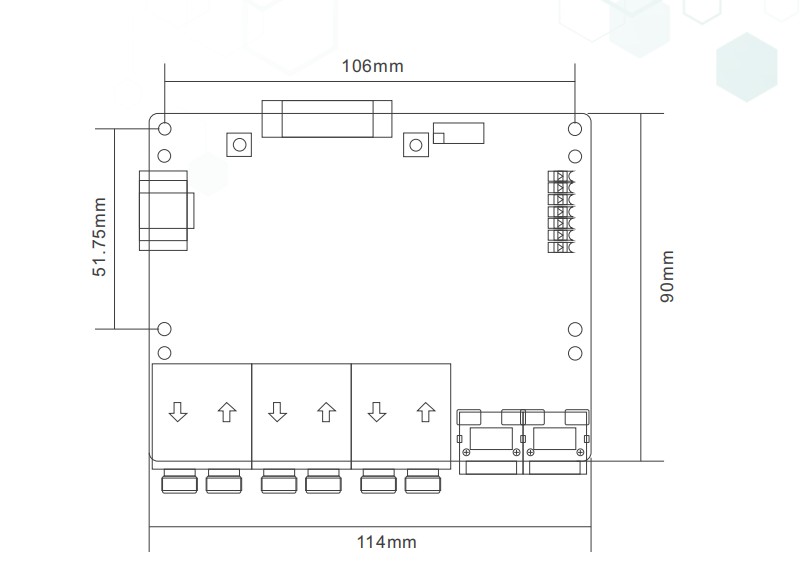

物理尺寸(宽×高×深): 116.5mm×17mm×107.5mm(含接口,不含光纤接头)

安装方式:定位孔安装

外壳:无

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)


订购信息

订单信息
LPS5105C-3(AS/AM)-2R 3百兆光+2百兆电+2路RS232,标配单路DC5~30V宽压电源,
LPS5105C-3(AS/AM)-2D 3百兆光+2百兆电+2路RS485,标配单路DC5~30V宽压电源,
LPS5105C-3(AS/AM)-2C 3百兆光+2百兆电+2路canbus,标配单路DC5~30V宽压电源,
LPS5105C-2(AS/AM)-2D 2百兆光+3百兆电+2路RS485,标配单路DC5~30V宽压电源,
LPS5105C-2(AS/AM)-2C 2百兆光+3百兆电+2路canbus,标配单路DC5~30V宽压电源,
LPS5105C-2(AS/AM)-2R 2百兆光+3百兆电+2路RS232,标配单路DC5~30V宽压电源,
