LPS2105本安型5口非网管型嵌入式交换机

LPS2105本安型5口非网管型嵌入式交换机

◆ 支持5个10/100base-TX以太网电口,其中最多可选3个光口

◆ 兼容大部分矿用本安电源应用要求,无风扇、低功耗设计

◆ 支持IEEE802.3、IEEE802.3u、IEEE802.3x

◆ 以太网电口支持10/100M,全/半双工,MDI/MDI-X自适应,支持网口浪涌保护

◆ 支持电源宽压输入范围DC9-24V,支持电源防反保护、过压、过流保护

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求

概述

上海纽琳克通信技术有限该公司生产的LPS2105系列产品,是自主研发的一款专为工业通信网络应用设计而开发的非网管型嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品提供1个百兆光+4个百兆电、2光3电、3光2电接口配置机型共用户选择,其中百兆光口和为100Base-FX的全双工单模或多模光纤接口,采用SC、ST、FC接口类型。电口为10/100Base-T以太网RJ45端口,每个RJ45端口都具有自适应功能,支持全双工或半双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供强有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
LPS2105嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS2105列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有过流、反接以及EMC保护,适合本安电源应用。在核心器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、AP无线通信等系统大规模组网现场中。

技术参数

IEEE标准

802.3, 802.3u, 802.3x等

交换方式

存储转发

背板带宽

1Gbps

缓存大小

96KB

以太网端口

10 base-T/100 base-T,RJ45口

光口

100 base-F,SC、ST、FC可选

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10/100base-T支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离: 100米(采用标准CAT5,CAT5e网线)

光口参数

发光功率: >-12dBm(单模) >-17dBm(多模)

收光灵敏度: <-38dBm(单模) <-35dBm(多模)

波长: 1310nm(单模) 1550nm(单模)

1310nm(多模)

传输距离: 20~80Km 可选(单模) <5Km(多模)

连接器类型: SC/FC/ST

传输速率: 155Mbps

电源参数

输入电压:DC9~24V

输入端子:间距5.08接线端子

保护:支持防反、过压过流保护

满载功耗:1.29W@DC12V(MES2103 -F)、1.53W @DC12V(MES2105-F)、1.92W@DC12V (MES2105-2F)、2.40W@DC12V(MES2105-3F)

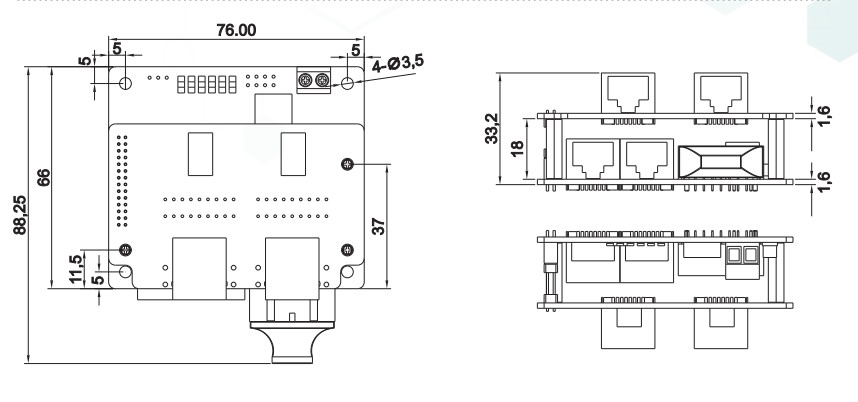

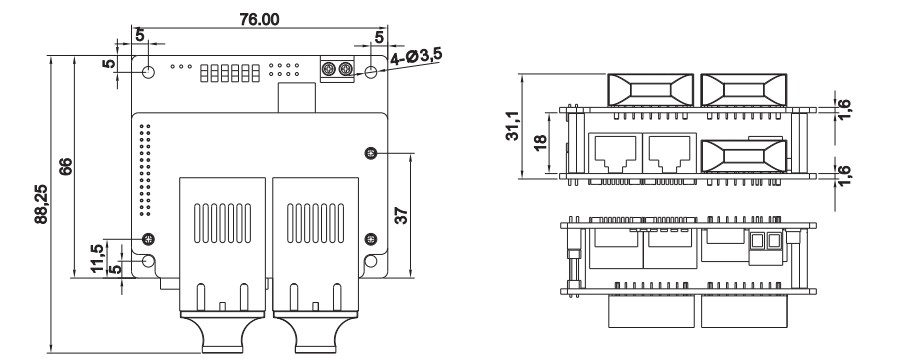

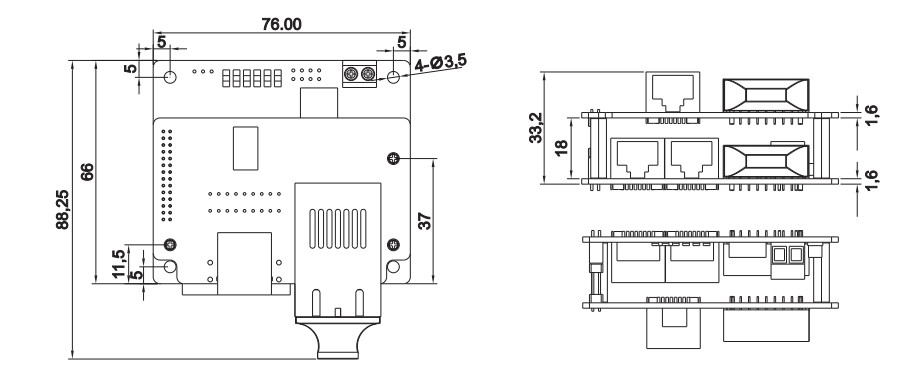

机械参数

物理尺寸(宽×深×高):115mm×95mm×17mm(不含电源接口,高度含底部元器件)

安装方式:定位孔安装

外壳:无

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

行业标准

EMI标准

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS标准

IEC61000-4-2(ESD)±8KV(接触),±15KV(空气)

IEC61000-4-3(RS)10V/m(80MHz~2GHz)

IEC61000-4-4(EFT)电源端口:±4KV;信号端口:±2KV

IEC61000-4-5(Surge)电源端口:±2KV/DM,±4kV/CM;信号端口: ±2KV

IEC61000-4-6(CS) 3V(10kHz~150kHz); 10V(150kHz~80MHz)

IEC61000-4-16(共模传导)30V(持续骚扰);300V(短时驻留骚扰)

机械:IEC68-2-6(震动)IEC68-2-27(冲击)IEC68-2-32(自由跌落)

工业:IEC61000-6-2

铁路:EN50155,EN50121




订购信息

型号

百兆光口

百兆电口

电源

LPS2103-AS/M

1

2

DC9~24V

LPS2105-AS/M

1

4

LPS2105-2AS/M

2

3

LPS2105-3AS/M

3

2
