LPS8320G三层全千兆嵌入式4光16电网管型工业以太网交换机

LPS8320G三层全千兆嵌入式4光16电网管型工业以太网交换机

◆ 20个千兆以太网接口,为用户提供灵活的组网方式;

◆ 千兆SFP接口,可以支持热插拔的LC光纤接口模块和RJ45电口模块;

◆ 16个10/100/1000base-T自适应以太网接口,4个千兆SFP光口;

◆ 支持knewlink-Ring、EAPS、MSTP、LACP、VRRP 等多种冗余协议;

◆ 支持完善的QoS策略和多种队列调度算法,支持ACL访问控制列表;

◆ 超小尺寸设计,尺寸小巧,安装配套方便;

◆ 支持软件在线升级,配置文件导入导出功能;

◆ 支持SNMP、SSH等多种网络管理协议,可通过超级终端、Telnet等软件访问交换机的命令行接口(CLI);

◆ 工业级宽温设计,无风扇导热设计。

概述

上海纽琳克通信技术有限公司生产的LPS8320G系列产品,是自主研发的一款专为工业通信网络应用设计而开发的三层全千兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品提供4个千兆光口+16个千兆电接口配置机型,其中光口为1000Base-LX的全双工单模或多模光纤接口,采用SFP热插拔器件,光纤接口类型都采用LC接口。电口为10/100/1000Base-T以太网RJ45端口,RJ45带屏蔽,每个RJ45端口都具有自适应功能,其中10 /100Base-T支持全双工或半双工方式,1000Base-T支持全双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS8320G系列交换机使用工业嵌入式式安装。该系列产品采用工业芯片,低功耗、无风扇设计,电源具有过流、反接以及EMC保护,适合本安电源应用,在器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、AP无线通信等系统大规模组网现场中。

技术参数



IEEE标准

802.3、802.3u/802.3x、802.3z、802.3ab、802.1Q、802.1p、802.1D、802.1W、802.1S等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持 NLK-Ring环网技术

支持MSTP/RSTP,兼容STP

组播技术

支持IGMP v1/v2/v3, IGMP Snooping

支持GMRP

支持静态组播,支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL,对L2-L7层数据进行过滤

支持SP,WRR队列调度

管理与维护

支持Console,Telnet,WEB管理方式,RMON
支持SNMPv1/v2c,可通过MaxView集中管理

支持FTP,TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

背板带宽

40G

包转发率

29.76 Mpps

千兆端口

16个10/100/1000base-T + 4个1000base-LX接口

电口参数

物理接口:RJ45 端口,IEEE802.3 标准

RJ45 端口:10/100/1000base-T(千兆)支持自动协商功能

传输距离:<100 米

光口参数

物理接口:SFP 端口,IEEE802.3z 标准

发光功率:>-12dBm(单模) >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310-m(单模) 1550-m(单模) 1310-nm(多模)

传输距离:<2Km(千兆多模)

连接器类型:LC

传输速率:1.25Gbps(千兆)

电源参数

输入电压:DC12~48V

输入功耗:15W(MAX)

过流保护:内置

机械参数

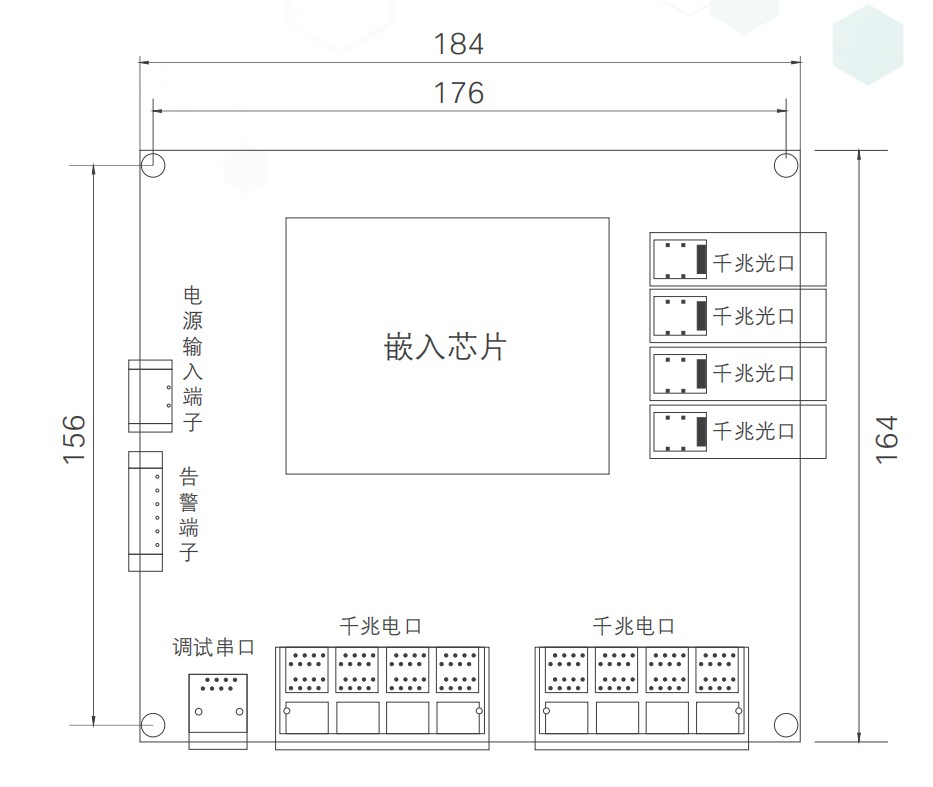

物理尺寸(长×宽×高):184mm×164mm×28.6mm

安装方式:定位孔安装

工作环境

工作温度:-40℃~+70℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A



订购信息

型号

千兆光口

千兆电口

电源

LPS8320G-4GX-16GT

4

16

单路DC12~24V
