LPS7106TG-2TM-4GT二层网管型2万兆4千兆电本安型交换机

LPS7106TG-2TM-4GT二层网管型2万兆4千兆电本安型交换机

◆ 最多支持2路万兆SFP+接口、4路千兆RJ45接口,为用户提供灵活的组网方式

◆ DC9-36V 非隔离电源供电,低功耗、无风扇设计,整机功耗≤8W,非常适合本安电源应用

◆ 小于20ms的快速光纤环网冗余技术(knewlink),增强了系统通信的可靠性

◆ 百兆电口10/100M 自适应,全/半双工,MDI/MDIX自适应模式

◆ -40℃~85℃工作温度,满足恶劣工业环境应用要求

◆ 支持广播、未知单播和组播的报文抑制功能

◆ 支持完善的QOS策略和多种队列调度算法

◆ EMC指标:快速脉冲群和浪涌防护满足四级要求

概述

上海纽琳克通信技术有限公司生产的LPS7106TG系列产品,是自主研发的一款专为工业通信网络应用设计而开发的二层万兆嵌入式工业以太网交换机。为充分考虑用户对嵌入式产品体积的要求,该系列产品体积小巧,无外壳设计,可作为交换模块嵌入用户线路板上,也可单独作为交换机来使用。同时具有丰富的通信接口,该系列产品提供2个万兆SFP+4个千兆电接口配置机型,其中万兆光口为10GBase-LR的全双工单模或多模光纤接口,采用SFP或SFP+热插拔器件,光纤接口类型都采用LC接口。电口为10/100/1000Base-T以太网RJ45端口,RJ45带屏蔽,每个RJ45端口都具有自适应功能,其中10 /100Base-T支持全双工或半双工方式,1000Base-T支持全双工方式,并能自动进行MDI/MDI-X连接。可以满足升级扩容的需要,兼容性强,为矿井信息自动化提供有力的保障,使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的嵌入式交换机提供宽范围的直流电源输入。在结构安装方面,LPS7106TG系列交换机使用工业嵌入式安装。该系列产品低功耗、无风扇设计,电源具有可靠的过流、反接以及EMC保护,适合本安电源应用。在核心器件上采用工业级品质设计方案,产品通过符合行业标准的严格测试,能够适应严酷的工业现场环境,可广泛应用于大型煤矿、矿井的视频监控、AP无线通信等系统大规模组网现场中。

技术参数

IEEE标准

802.3i、802.3u、802.3ab、802.3z、802.3ae、802.3ad、802.3x、802.1p、802.1Q、802.1w、802.1s等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

MAC地址表

16K

缓存大小

1.5Mbit

万兆端口

2个10Gbase-X接口

千兆端口

4个100/1000base-SFP接口

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口: 10/100/1000base-T(千兆)支持自动协商功能

传输距离:<100米

光口参数

发光功率:>-12dBm(单模)  >-17dBm(多模)

收光灵敏度:<-38dBm(单模) <-35dBm(多模)

波长:1310nm(单模)  1550nm(单模)850 nm(多模)  1310 nm(多模)

传输距离:多模光纤 850nm,2km;1310 nm,2/5km

                 单模光纤 1310nm,20/40/60km;1550nm,20/40/60/80/120km

连接器类型:LC

传输速率:1.25Gbps(千兆)10Gbps(万兆)

电源参数

输入电压:DC9~36V

接线端子:2位5.08mm间距接线端子

满载功率:6.5W@12VDC

机械参数

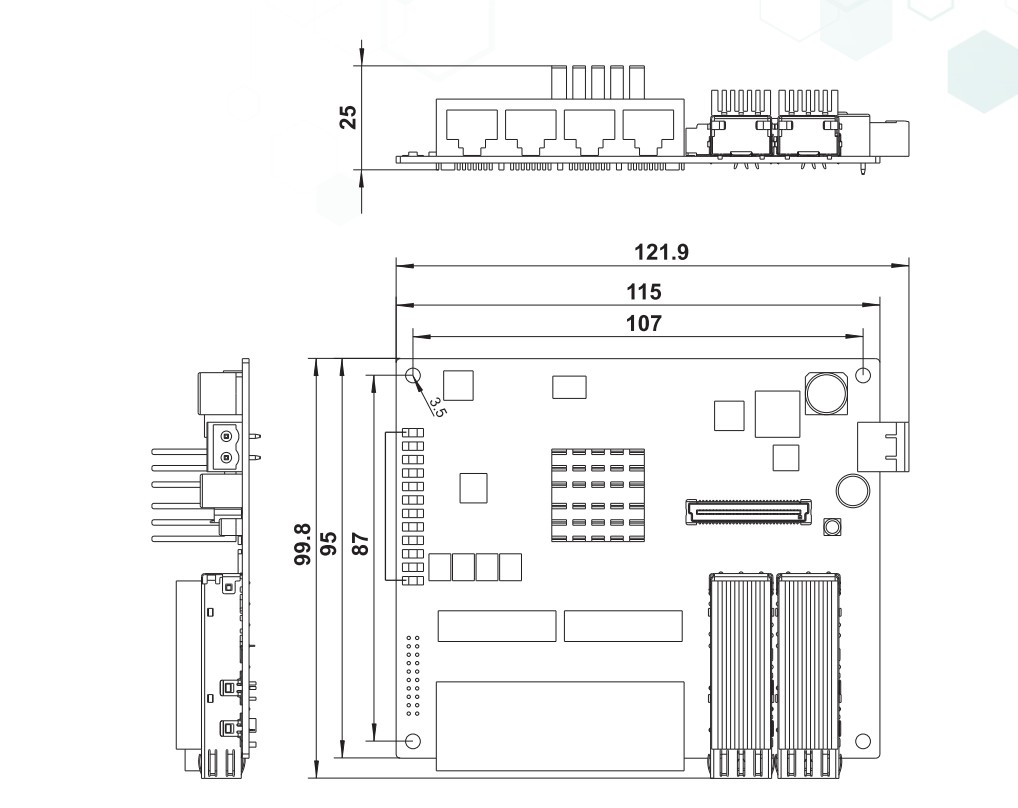

物理尺寸(宽×深×高):115mm×95mm×25mm

安装方式:定位孔安装

外壳:无

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A


订购信息

型号

万兆光口

千兆光口

千兆电口

电源

LPS7106TG-2TM-4GT

2

/

4

DC9-36V
