LPS8312TG-4TM-8GP工业级三层4万兆8千兆光电复用本安型交换机

LPS8312TG-4TM-8GP工业级三层4万兆8千兆光电复用本安型交换机

◆ 支持4路万兆SFP+以太网接口、8 路千兆Combo接口，为用户提供灵活的组网方式；

◆ DC12/24V 双路隔离电源供电，DC12V 电源功耗≤12W，DC24V 电源功耗≤9.6W，非常适合本安电源应用；

◆ 低功耗、无风扇设计，整机功耗≤20W；

◆ 支持STP/RSTP/MSTP、EAPS 及knewlink环网协议；

◆ 支持IGMP、PIM-SM、PIM-DM 组播协议；

◆ 支持SNMP、SSH等多种网络管理协议，可通过超级终端、Telnet等软件访问交换机的命令行接口（CLI）；

◆ 支持带DDM功能的光模块信息诊断、查询和告警；

◆ -40~70℃工作温度范围，满足恶劣的工业使用环境；

◆ EMC 指标：快速脉冲群和浪涌防护满足三级要求。

概述

上海纽琳克通信技术有限公司生产的LPS8312TG系列产品，是自主研发的一款专为工业通信网络汇聚层应用设计而开发的三层万兆嵌入式交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供4个万兆SFP+光口和8个千兆光电复用接口配置机型，其中千兆光口和万兆光口为1000Base-LX或10GBase-LR的全双工单模或多模光纤接口，采用SFP或SFP+热插拔器件，光纤接口类型都采用LC接口。利用2 个冗余的1000Base-LX或10GBase-LR光纤接口可以组成光纤冗余环网，在系统出现故障时环网冗余倒换时间小于20ms。电口为10/100/1000Base-T以太网RJ45端口，RJ45带屏蔽，每个RJ45端口都具有自适应功能，其中10 /100Base-T支持全双工或半双工方式，1000Base-T支持全双工方式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的三层万兆嵌入式交换机提供宽范围的直流电源输入。在结构安装方面，LPS8312TG系列交换机使用工业嵌入式式安装。该系列产品具备高速线速转发、即联即用的特性，在器件上采用工业级品质设计方案，产品通过符合行业标准的测试，能够适应严酷的工业现场环境，可广泛应用于大型煤矿、矿井的视频监控、AP无线通信等系统大规模组网现场中。

  • 应用广泛

    应用广泛

    矿用以太网交换机是纽琳克通信针对煤炭和非煤行业自主研发的符合本安要求的低功耗交换机，该交换机系列产品丰富，从地面万兆核心环网应用到井下千兆/百兆汇聚接入环网应用均可满足。除了丰富的以太网光电接口可选，产品还支持扩展RS485和CAN接口，高度稳定的集成方式，可以满足矿用分站的多功能融合需求。

  • 优势与特点

    优势与特点

    硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用煤矿、航天等特殊领域，能为用户的以太网设备连接提供可靠、快捷的解决方案。

  • 网络协议和行业标准

    网络协议和行业标准

    LPS系列交换机网管系统支持多种网络协议和行业标准，如STP/RSTP、802.1Q VLAN、QoS功能、IGMP静态组播功能、端口汇聚、端口镜像等；拥有完善的管理功能，支持端口配置、端口统计、访问控制、网络诊断、快速配置、在线升级等；可支持CLI、WEB、Telnet、SNMP等访问方式。每路串口或CAN支持2路TCP或UDP会话连接，支持TCP Client、TCP Server、UDP、TcpAuto等多种工作模式。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。

技术参数

IEEE标准

802.3i、802.3u、802.3ab、802.3z、802.3ae、802.3ad、802.3x、802.1p、802.1Q、802.1w、802.1s 等

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持环网技术

支持MSTP/RSTP，兼容STP

组播技术

支持IGMP v1/v2/v3， IGMP Snooping

支持GMRP

支持静态组播，支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL，对L2-L7层数据进行过滤

支持SP，WRR队列调度

管理与维护

支持Console，Telnet，WEB管理方式，RMON
支持SNMPv1/v2，可通过MaxView集中管理

支持FTP，TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

万兆端口

4个10Gbase-X接口

千兆端口

8个10/100/1000base-TX或者100/1000base-SFP接口

电口参数

物理接口：RJ45 带屏蔽，IEEE802.3 标准

RJ45 端口：10/100/1000base-T（千兆）支持自动协商功能

传输距离：＜100米

光口参数

发光功率：>-12dBm(单模) >-17dBm(多模)

收光灵敏度：<-38dBm(单模) <-35dBm(多模)

波长：1310nm(单模) 1550nm(单模)

850 nm(多模) 1310 nm(多模)

传输距离：多模光纤 850nm，2km；1310 nm，2/5km

单模光纤 1310nm，20/40/60km；

1550nm，20/40/60/80/120km

连接器类型：LC

传输速率：1.25Gbps（千兆）10Gbps（万兆）

电源参数

输入电压：DC12/24V

接线端子：2 位5.08mm 间距接线端子

满载功率：20W@12VDC

机械参数

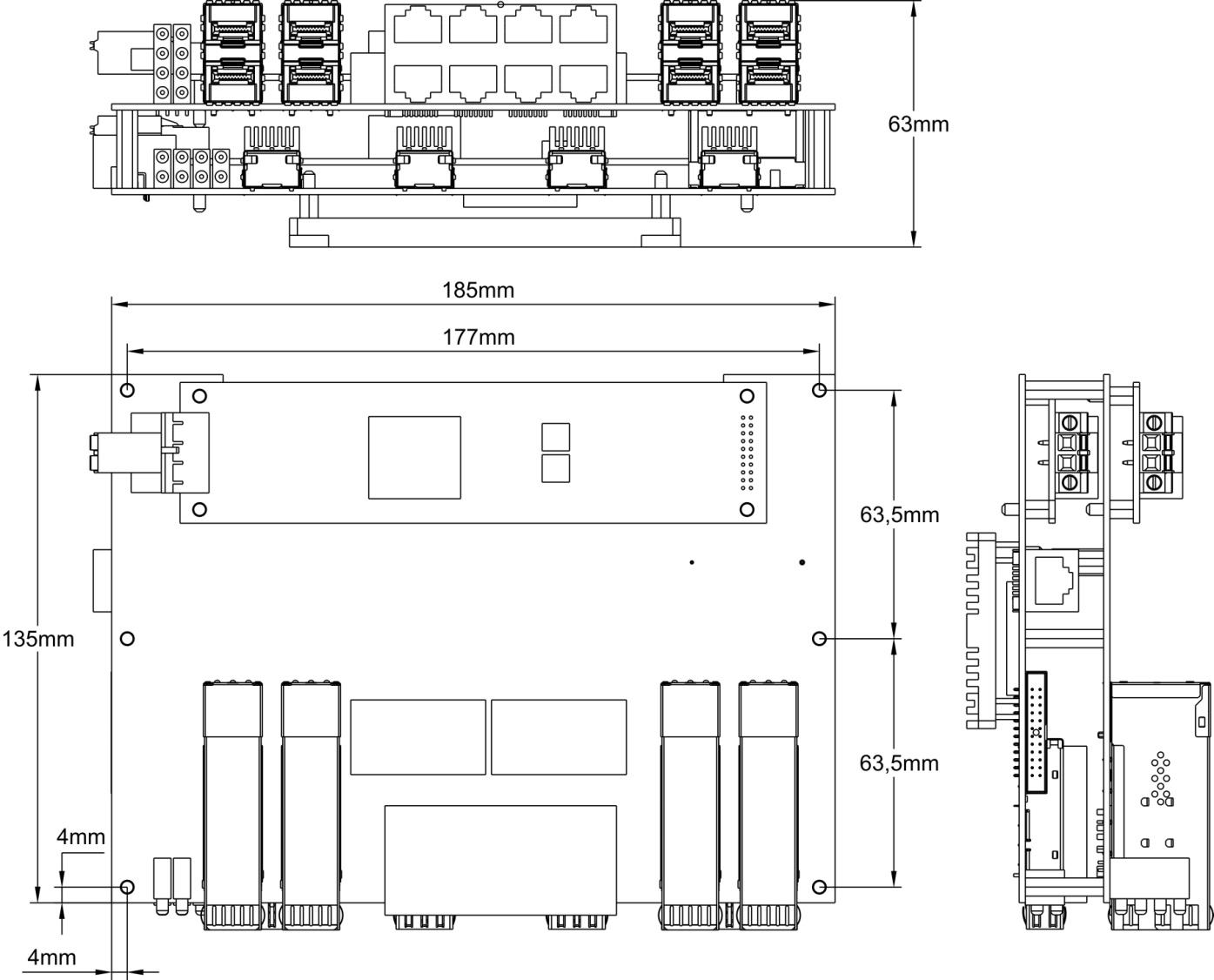

物理尺寸（宽×深×高）：185mm×135mm×63mm

安装方式：定位孔安装

工作环境

工作温度：-40℃~+70℃

存储温度：-40℃~+85℃

湿度：5%~95%（无凝露）

EMC标准

EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电

EN61000-4-3电磁场：10V/m（80-1000MHz）

EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz）

EN55022：EN55022 Class A


订购信息

型号

万兆光口

千兆combo口

电源

LPS8312TG-4TM-8GP

4

8

DC12~24V
