VCS20-9T工业级9口M12车载交换机

VCS20-9T工业级9口M12车载交换机

 9 个 10/100base-T 自适应以太网接口，支持自动 MDI/MDI-X 连接。
 M12 接口，保证端口连接的密闭性和牢固性。
 缓存达 1Mbit，可满足多路视频流的流畅传输。
 MAC 地址表支持 2K。支持广播风暴抑制。
可靠性：MTBF≥300000 小时。
工业级电源设计，DC 电源输入：9~36VDC。
 铝制机箱散热表面设计，无风机高效散热，可使系统可靠地工作在-40~+85℃的环境中。
 高强度封闭铝制外壳，IP40 的防护等级，使系统能够可靠地工作在严酷而危险的工业环境中。

概述

VCS20-9T 系列是上海纽琳克通信技术有限公司的百兆二层交换机，是专为轨道交通行业开发的工业以太网交换机。最高可提供 9 个电口。每个电口可以自动与其他网络设备协商确定工作方式和速率，简化了系统配置和管理。最多可提供 8 路业务口视频接入口，1 路车载终端连接口，可广泛应用于车载视频接入系统。8 路业务口都支持 DC12V 输出，可以直接给视频监控设备供电，单端口供电参考功率为 6W。此交换机支持 GX12 的接口形式，满足轨道交通行业标准的要求，保证端口连接的密闭性和牢固性，尤其适合强烈的振动和冲击的应用场景。在结构安装方面，本交换机是一款壁挂式交换机。


技术参数

IEEE 标准 802.3、802.3u、802.3x 等
交换方式 存储转发
交换带宽 1.8G
包转发率
 		 1.341Mpps

端口
 		 9 个 10/100base-T 接口

电口参数
 		 物理接口：M12 接口
端口特性： 10/100base-T（百兆）支持自动协商功能
传输距离：＜100 米
端口供电电压：DC12V
单端口输出功率：≤6W
电源参数
 		 输入电压：9~36VDC
输入功耗：5W（MAX）网口 12V 空载
过流保护：内置
机械参数

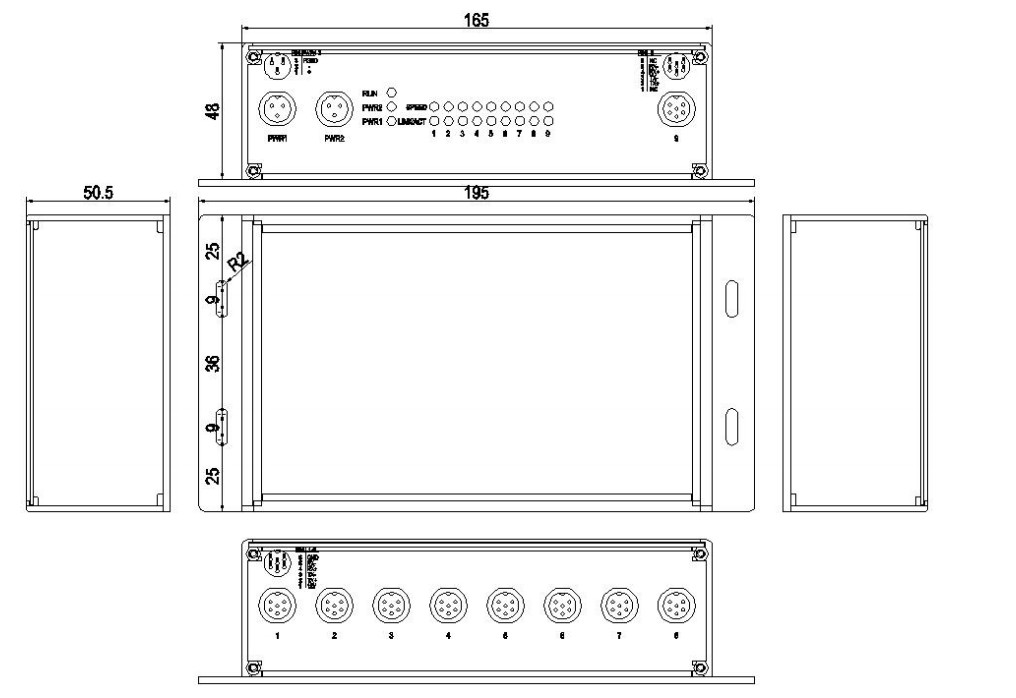

 		 物理尺寸（宽×高×深）：195mm×50.5mm×104m
安装方式：壁挂或者桌面式安装
散热形式：铝合金单肋形机箱表面散热，无风机
机壳防护：IP40
重量：0.95kg
工作环境
 		 工作温度：-40℃~+85℃
存储温度：-40℃~+85℃
湿度：5%~95%（无凝露）
EMC 标准：
 		 EN61000-4-2 防静电（ESD）：±8kV 接触放电，±15kV 空气放电
ISO7637-2 机车启动时低电压及瞬态电流冲击



订购信息

产品型号   性能参数
VCS20-9T 工业级百兆9口M12车载以太网交换机，双路DC9-36V供电
