Penticos3012三层千兆12口网管型车载工业以太网交换机

Penticos3012三层千兆12口网管型车载工业以太网交换机

12 个10/100/1000base-T自适应以太网接口（全双工、半双工），支持自动MDI/MDI-X 连接；
支持M12 接口形式，保证接口连接的密闭性和牢固性，符合EN50155 行业标准要求；
小于20ms的快速环网冗余技术，增强了系统通信的可靠性；
支持基于IEEE802.1Q的VLAN数目4096；
支持ERPS、MSTP、VRRP等多种冗余协议；
支持静态路由，支持RIP v1/v2、OSPF v1/v2等多种动态路由协议；
支持IGMP、PIM-SM、PIM-DM等多种组播协议；
MAC地址表支持16K；
支持完善的Qos策略和多种队列调度算法；
支持SNMP、RMON、Telnet等多种网络管理协议；
支持通过超级终端等软件访问交换机的命令行接口（CLI）；
支持硬件ACL功能，提供基于L2-L7层数据的ACL硬件过滤；
支持IGMP Snooping侦测功能；
支持全双工和半双工流量控制；
支持广播风暴抑制，支持电源告警、端口告警、环告警功能；
基于FTP/TFTP的在线软件升级，可以方便用户的设备管理和更新；
具有图形化网络配置和管理维护功能。

概述

Penticos3012系列是上海纽琳克通信的全千兆三层工业交换机，是专为轨道交通行业开发的高性能工业以太网交换机。采用航空接口M12接口形式，保证端口连接的密封性和牢固性，产品设计符合EN50155、EN50121和IEC61373行业标准要求。
Penticos3012系列交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口（CLI），或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP。还可提供MSTP、VRRP、IGMP、IGMP Snooping以及VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等管理功能。支持RIPv1/v2和OSPF v1/v2、静态路由协议，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，支持壁挂安装。产品广泛适用于车载PIS、CCTV、列车控制系统，尤其适合有强烈挪动和冲击的应用场景。

技术参数

软件功能





交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网协议，自愈时间<20ms

支持MSTP/RSTP、EAPS

组播技术



支持IGMP v1/v2/v3、IGMP snooping，支持GMRP
支持静态组播，





服务质量管理

支持SPWRR队列调度

支持Qos设置



管理与维护

支持CLI、WEB管理方式

支持SNMPv1/v2c，可通过上位机集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警 端口告警支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计





性能参数



IEEE标准

802.3、802.3u、802.3z、802.3x、802.1P、802.3ab等

交换功能

支持VLAN、GVRP

支持端口限速，支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持VRRP、EAPS

支持NLK-Ring环网技术

支持MSTP/RSTP，兼容STP

组播技术

支持IGMP v1/v2/v3， IGMP Snooping

支持GMRP

支持静态组播，支持PIM-SM、PIM-DM

路由技术

支持RIPv1/v2、RIPng、OSPFv1/v2

支持静态路由协议

服务质量管理

支持ACL，对L2-L7层数据进行过滤

支持SP，WRR队列调度

管理与维护

支持Console，Telnet，WEB管理方式，RMON
支持SNMPv1/v2c，可通过MaxView集中管理

支持FTP，TFTP文件传输及软件升级
支持失电告警、电源告警、端口告警、环网风暴告警
支持端口镜像、Syslog、LLDP、RTC、SNTPv4

IP支持DHCP server/relay/client

交换方式

存储转发

背板带宽

24G

包转发率

17.856 Mpps

千兆端口

12个10/100/1000base-T接口

电口参数

物理接口：M12端口，IEEE802.3标准

M12端口： 10/100/1000base-T（千兆）支持自动协商功能

传输距离：＜100米

电源参数

输入电压：24DC(18-36VDC)，48DC(36-72VDC)，110DC(50-160VDC)

输入功耗：15W（MAX）

过流保护：内置

机械参数

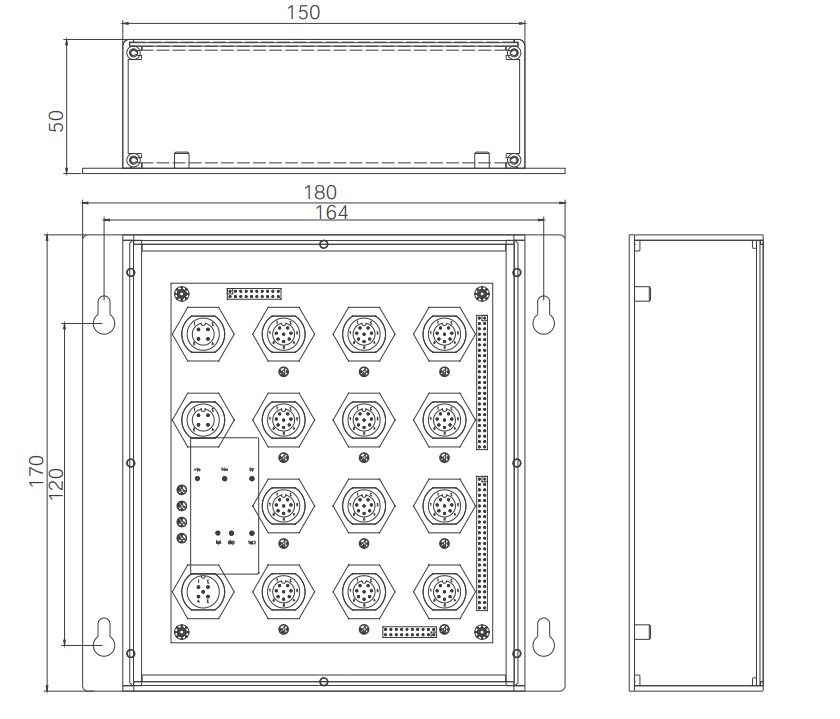

物理尺寸（长×宽×高）：180mm×170mm×50.5mm

安装方式：壁挂式

散热形式：铝合金机箱表面散热，无风机

出线形式：前出线

机壳防护：IP50

工作环境

工作温度：-40℃~+70℃

存储温度：-40℃~+85℃

湿度：5%~95%（无凝露）

EMC标准

EN61000-4-2防静电（ESD）：±8kV接触放电，±15kV空气放电

EN61000-4-3电磁场：10V/m（80-1000MHz）

EN61000-4-6防传导：3V（10kHz~150 kHz），10V（150kHz~80 MHz）

EN55022：EN55022 Class A

订购信息

订单信息
Penticos3012-M12GT-LV24 12个千兆M12电口，标配双路DC24V电源
Penticos3012-M12GT-LV48 12个千兆M12电口，标配双路DC48V电源
Penticos3012-M12GT-LV110 12个千兆M12电口，标配单路直流110V电源
