Penticos3524工业级千兆24口三层M12航插车载交换机

Penticos3524工业级千兆24口三层M12航插车载交换机

支持20个10/100M接口(M12 D-code 4芯线),4个10/100/1000M接口(M12 X-code 8芯线)

支持4路千兆bypass

可选POE供电,支持802.3af/at供电标准

符合轨道交通EN50155标准M12航空插头接口设计

支持KNEWlink-Ring快速环网(自愈时间<20ms),兼容STP/RSTP/MSTP生成树协议

支持QoS,基于端口的流量监管, WRR、DRR、SP、队列调度算法、报文的802.1p

支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP

支持IP组播PIM-SM、PIM-DM

支持IPv6路由 OSPFv3、BGP4、ISISv6

支持多种网管方式:Web、Snmp,Telnet,console

满足工业4级电磁兼容性,IP40等级,无风扇设计

概述

上海纽琳克通信技术有限公司Penticos3524系列产品是一款三层工业以太网交换机 ,配置了20个10/100M接口(M12 D-code 4芯线),4个10/100/1000M接口(M12 X-code 8芯线),支持4路千兆bypass。该交换机提供丰富的功能:支持KNEWLINK-ring环网协议,兼容STP/RSTP/MSTP、基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理等。设备符合IEEE 802.3,IEEE 802.3u标准,IEEE 802.3ab和IEEE 802.3x规范。

Penticos3524支持三层路由功能,组播路由,IPv6等功能,并支持Console、Telnet、Web多种管理方式。该系列具备IP40防护等级,采用M12航空插头接口使得连接牢固,适合在各种干扰较大的场合使用,如交通行业中震动和冲击非常频繁,使用M12则可以使得连接牢固。

技术参数

型号

Penticos3524

接口

电口数量

支持20个10/100M自适应以太网(M12 D-code)接口4个10/100/1000M自适应以太网(M12 X-code)接口

POE

支持 802.3af/at 供电标准

交换特性

背板带宽

128Gbps

包转发速率

35.7Mpps

包缓存区

12Mbit

MAC地址表

支持16K个MAC地址

巨型帧

支持

软件特性

流量控制

支持 IEEE802.3x 流量控制(全双工)

支持基于端口的流量控制

风暴抑制

可分别对广播、组播、未知单播速率抑制

支持基于 PPS/Mbps 的风暴抑制

VLAN

支持4096个VLAN

支持基于端口的VLAN

支持基于MAC地址的VLAN

支持基于IP的VLAN

支持802.1Q VLAN

支持GVRP

QoS

支持对端口接收报文的速率和发送报文的速率进行限制

支持CAR(Committed Access Rate)功能

支持每个端口支持4个输出队列

支持灵活的队列调度算法,可以同时基于端口和队列进行设置

支持SP、WRR、SP+WRR三种模式

ACL

支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP端口号的流分类

端口聚合

支持手工聚合

支持LACP静态/动态聚合

环网协议

支持KNEWlink-ring(自愈时间<20ms)

支持STP/RSTP/MSTP

支持ERPSv1/v2

支持MRP

支持MRPP

自愈环组网方式

支持多组自愈环

支持相切环

组播

支持IGMP Snooping v1/v2

支持GMRP

DHCP

DHCP Client

DHCP Relay

DHCP Server

IP 路由

支持静态路由
支持RIPv1/v2
支持OSPFv1/v2
支持BGP4
支持ISIS
支持路由策略

路由冗余技术

支持VRRP/VRRPv3

可靠性

支持backuplink

对时服务

支持NTP Server

支持SNTP

设备诊断

支持端口镜像

支持1:1/N:1

支持Ping,Tracert

IPv6

支持ND(Neighbor Discovery)RD(Router Discovery)

支持PMTU

支持MLD Snooping v1

支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

网络安全

支持用户分级管理和口令保护

支持802.1X认证

支持RADIUS认证

支持AAA认证

支持SSH

支持端口隔离

支持动态ARP检测

支持IP/Port/MAC的绑定功能

支持CPU保护/DDOS防攻击

管理与维护

支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传

支持命令行接口(CLI)配置

支持Web配置,支持Https/Http

支持Telnet/SSH远程配置

支持通过Console口配置

支持SNMP v1/v2SNMP Trap、SNMP RMON

支持系统日志,分级告警,调试信息输出

支持MQTT接入协议

支持LLDP

电源

输入电压

输入电压:DC110V

保护

支持电源防反接保护/过载保护

指示灯

电源指示:P1P2,接口灯指示:RUNALARMlink/ACT

机械结构

安装方式

2U机架式安装

散热方式

自然冷却,无风扇

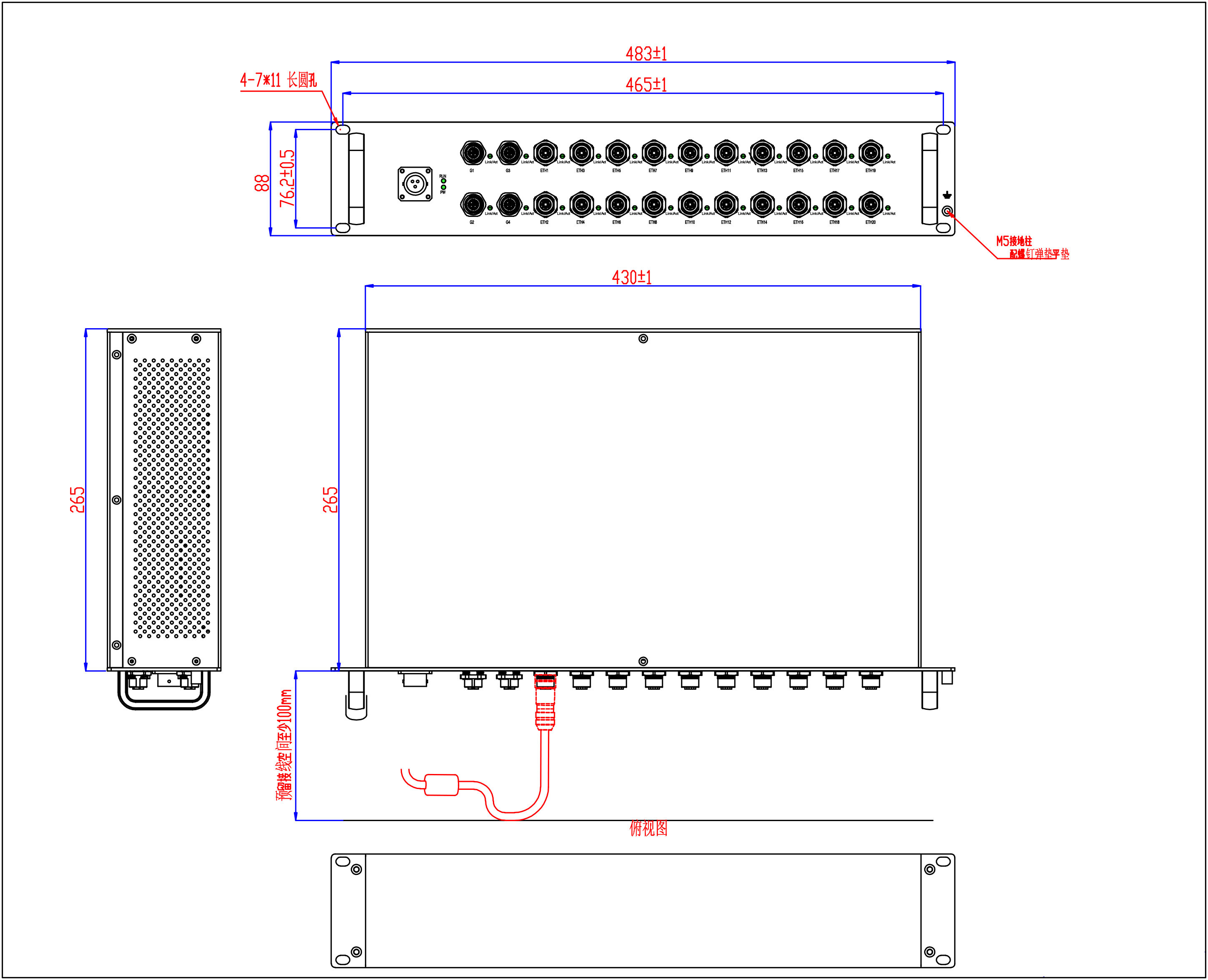

外形尺寸

宽×高×深:483mm×88mm×265mm

防护等级

IP40

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350000小时

质保期

5年

EMC

EMI

CFR47FCC Part 15B

CE EN55032:2015 EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

IEEE802.3u:100base-T

IEEE802.3z:1000base-LX

IEEE802.3ad:链路聚合

IEEE802.3x:全双工以太网数据链路层流控

IEEE802.1p:流量优先级

IEEE802.1Q:VLAN

IEEE802.1w:快速生成树

IEEE802.1X:基于端口的网络访问控制


订购信息

产品型号 规格参数
Penticos3524-20E4GE 20个10/100M接口(M12 D-code 4芯线),4个10/100/1000M接口(M12 X-code 8芯线)支持4路BYPASS,2U机架式安装,输入电压: DC110V
MPenticos3524-20EP4GE 20个10/100M接口(M12 D-code 4芯线),支持20个百兆PoE 供电,4个10/100/1000M接口(M12 X-code 8芯线),支持4路BYPASS,2U机架式安装,输入电压: DC110V
Penticos3524-24GT 24个10/100/1000M接口(M12 X-code 8芯线),支持4路BYPASS,2U机架式安装,输入电压: DC110V
Penticos3524-24GP 24个10/100/1000M接口(M12 X-code 8芯线),支持24个千兆PoE 供电支持4路BYPASS,2U机架式安装,输入电压: DC110V
Penticos3524-12E4GE 12个10/100M接口(M12 D-code 4芯线),4个10/100/1000M接口(M12 X-code 8芯线)支持4路BYPASS,2U机架式安装,输入电压: DC110V
MPenticos3524P-12EP4GE 12个10/100M接口(M12 D-code 4芯线),支持12个百兆PoE 供电,4个10/100/1000M接口(M12 X-code 8芯线),支持4路BYPASS,2U机架式安装,输入电压:DC110V
