VCS20-8P工业级百兆8口M12车载POE交换机

VCS20-8P工业级百兆8口M12车载POE交换机

◆ 8个10/100base-T自适应以太网接口,支持自动MDI/MDI-X连接;

◆ 支持M12接口形式,保证接口连接的密闭性和牢固性,符合EN50155行业标准要求;

◆ 缓存达4Mbit,可满足多路视频流的流畅传输;

◆ 即插即用,方便快捷;

◆ 采用强度封闭金属外壳,IP40防护等级,稳定可靠;

◆ 提供宽输入范围的工业级电源,方便客户应用。DC电源输入:18~36VDC;

◆ -40℃~70℃工作温度,满足恶劣工业环境应用要求。

概述

VCS20-8P是一款8口非网管型工业级车载二层PoE交换机,整机采用六面全封闭结构,专为工业车载通信网络设计。产品支持双电源冗余供电,采用M12 A-coded,其中V1+、V1-为一组电源输入,V2+、V2-为另外一组电源输入。产品支持8个以太网电口,采用M12 D-coded,每个M12端口都具有自适应功能,支持自动MDI/MDI-X连接。8个以太网电口均支持PoE,支持IEEE802.3af/at协议,单口最高可支持30W功率输出。
此交换机支持M12的接口形式,满足轨道交通行业标准的要求,保证端口连接的密闭性和牢固性,适合有强烈的振动和冲击的应用场景。在结构安装方面,本交换机是一款壁挂式交换机。

技术参数

交换属性

背板带宽

5.6Gbps

缓存大小

4Mbit

MAC地址表

8K

接口

百兆电口

10base-T/100base-TX, 支持全/半双工和自动协商功能,1-8支持PoE供电。

百兆端口通过M12 D-coded 4芯⺟头形式引出。

电源参数

输入电压

DC24V

输入电压

1W@DC24V

POE端口输出功率

单口≤30W

机械参数

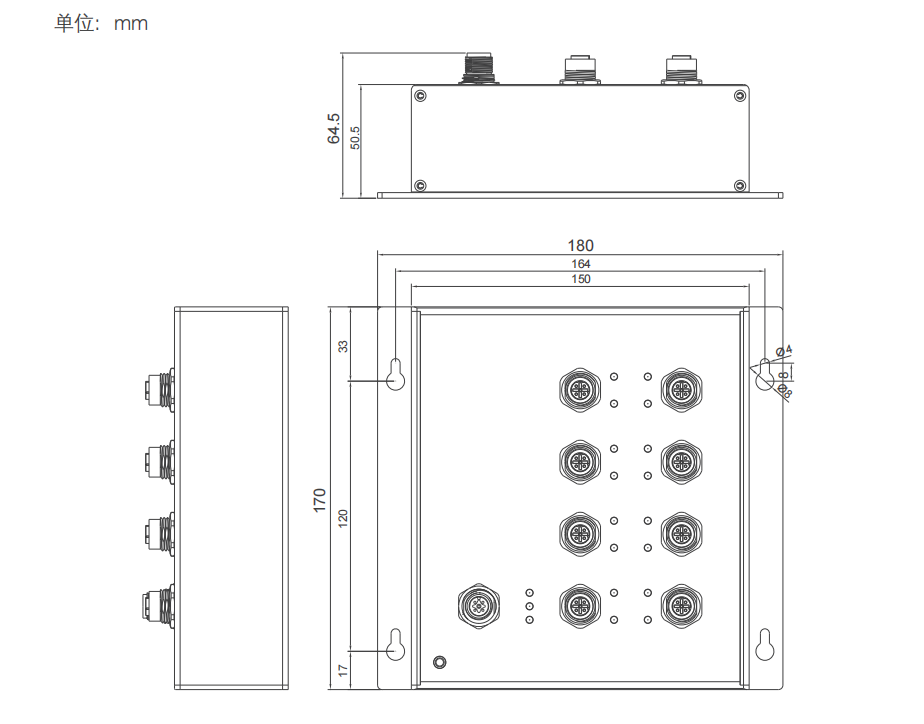

物理尺寸

180mm×170mm×64.5mm(长×宽×高)

安装方式

壁挂式安装

机壳防护

IP40防护等级,金属外壳

重量

约1.1kg

工作环境

工作温度

-40℃~+70℃

存储温度

-40℃~+85℃

湿度

5%~95%(无凝露)

行业标准

EMC

IEC61000-4-2(ESD) Level3

IEC61000-4-5(Surge) Level3

IEC61000-4-4(EFT) Level3


订购信息

标准型号

百兆PoE电口

电源范围

VCS20-8P

8

DC18~36V
