NLK-145工业级RS232/485/422光纤收发器

NLK-145工业级RS232/485/422光纤收发器

NLK-145  提供RS485/422的数据传输自动使能控制电路,零延时转换设计。RS485方式支持数据(TXD或SD)发送控制,并且采用端口自适应技术实现端口参数自适应调节,无需开关设置,从而提高了适应各类通讯软件的能力,简化操作及控制方式。

概述



NLK-145  RS232/485/422光纤MODEM。具有体积小巧,使用方便灵活的特点。该产品突破了传统RS232/485/4225接口通讯距离与通讯速率的矛盾,同时,也解决了电磁干扰、地环干扰和雷电破坏的难题,提高了数据通讯的可靠性,可广泛用于各种工业控制、过程控制和交通控制等场合,特别适合银行、电力及对电磁干扰环境有特殊要求的部门和系统。是远程终端单元(RTU)到主机(HOST)或分布式采集系统(SCADA)控制器快速连接的最佳选择。

NLK-145  提供RS485/422的数据传输自动使能控制电路,零延时转换设计。RS485方式支持数据(TXD或SD)发送控制,并且采用端口自适应技术实现端口参数自适应调节,无需开关设置,从而提高了适应各类通讯软件的能力,简化操作及控制方式。

NLK-145  RS485/422口内置快速的瞬态电压抑制保护器,此保护器被设计用来保护RS-485/422接口,采用当今先进的TVS(TRANSIENTVOLTAGE SUPPRESSOR)瞬态电压抑制器,正常情况下TVS管呈高阻状态,当TVS管两端经受瞬间的高能量冲击时,它能以极高的速度将其两端的阻抗降低,吸收一个大电流,从而把其两端的电压钳制在一个预定的数值上,保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电(LIGHTNING),提供每线600W的雷击浪涌保护功率,以及各种原因在线路上产生的浪涌电压和瞬态过压,并且极小的极间电容保证了RS-485/422接口的高速传输。

技术参数



光纤接口指标:
光纤接口 ST/SC FC可选,单纤双纤可选
光纤类型 单模20KM(可选多模)
传输距离 多模:2KM、单模:20KM
工作波长 多模:850/1310nm;单模:1310/1550nm可选;
适用光缆 多模:50/125;62.5/125 or 100/140μm;
单模:8.3/125,8.7/125,9/125or10/125μm;
数据接口参数:
串口数量 1路RS232/485/422接口;
接口标准 RS232/485/422 TIA/EIA标准
电气接口 工业标准接线端子;
接口信号 RS232:TXD、RXD、GND
RS485:T+/A、T-/B
RS422:T+、T-、R+、R-
串口速率 RS232:0-115.2Kbps
RS485/422:0-460Kbps
校验位 None,Even,Odd,Space,Mark
数据位 5,6,7,8
停止位 1,1.5,2
传输距离 RS232:最远15米
RS485/422:最远1200米;32个负载;
接口保护 600W雷击浪涌保护(TVS)
+/-15KV ESD保护(ESD)
传输介质 屏蔽线或双绞线
一般指标:
工作电压 DC 9-48V 200 mA
工作功耗 > 2W
工作温度 -40 - +85℃
工作湿度 5%-95%,无凝结;

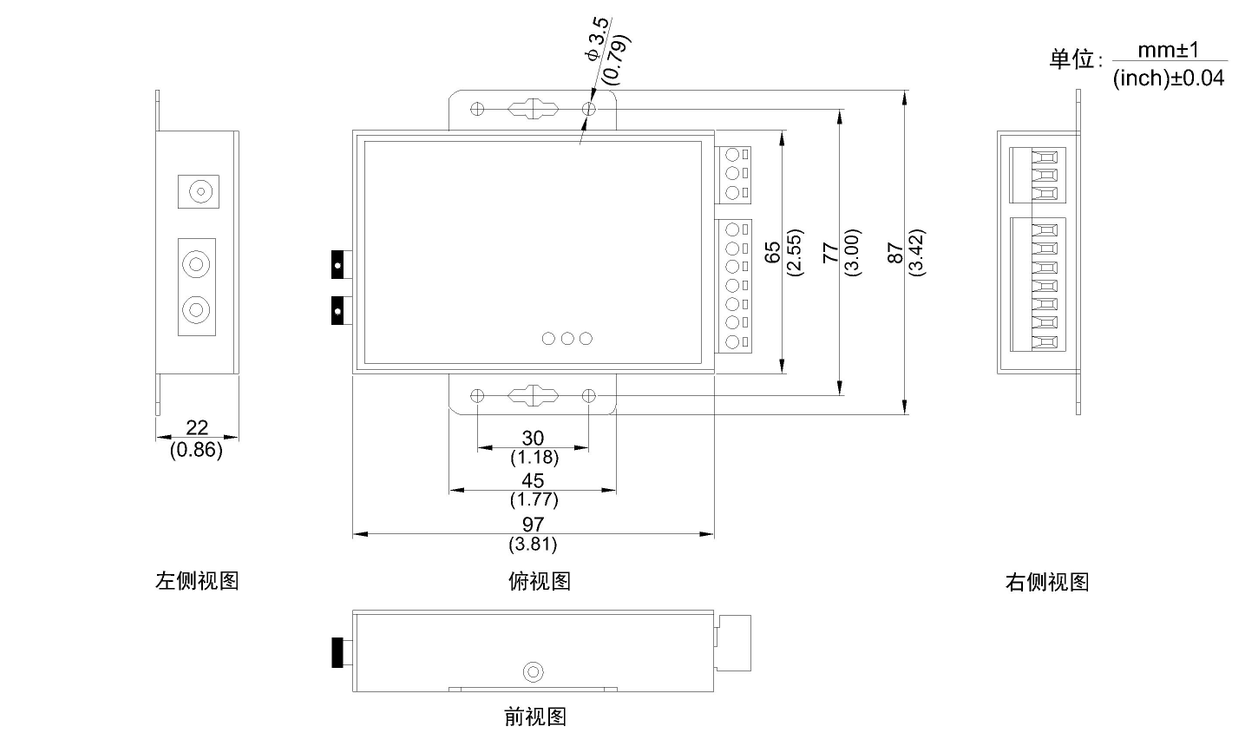

外型尺寸 挂壁式和导轨式安装:92mmX65mm X 22mm(W*L*H)
外壳材质 铝合金



订购信息

产品型号 性能参数                     安装方式
NLK-145-SM 工业级1路RS232/485/422转光纤收发器,单模双纤,SC/ST/FC接口可选 壁挂式和导轨式安装
NLK-145-MM 工业级1路RS232/485/422转光纤收发器,多模双纤,SC/ST/FC接口可选 壁挂式和导轨式安装
NLK-145-SF 工业级1路RS232/485/422转光纤收发器,单模单纤,SC/ST/FC接口可选 壁挂式和导轨式安装
NLK-145-MF 工业级1路RS232/485/422转光纤收发器,多模单纤,SC/ST/FC接口可选 壁挂式和导轨式安装
例如:NLK-145-SM-SC,1路RS232/485/422转光纤,单模双纤,SC接口
