NLK-1503光纤转换器实现Can-bus总线信号转换为光信号在光纤上传输，该产品具有延长了Can-bus总线的通信距离的作用，同时由于采用光纤通信，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了数据通讯的可靠性、安全性和保密性，透明通信，无需任何设置，Can-bus数据线上瞬态干扰抑制，通信速率200Kbps，电源及数据流有指示灯指示以备进行故障处理，可广泛用于各种工业控制、过程控制和交通控制、电力及对电磁干扰环境有特殊要求的部门和系统.
| 接口属性 | 属性描述 |
| 传输距离 | 单模：10KM、多模：2KM |
| CAN接口 | 工业十PIN接线端子 |
| 光纤接口 | SC/ST/FC可选 单纤/双纤 可选 |
| 静电保护 | ESD 15KV静电保护 |
| 防雷保护 | 600W/MS |
| 输入电压 | DC5～30V/ 350ma |
| 通讯速率 | 0-200Kbps |
| 工作温度 | -40℃～85℃ |

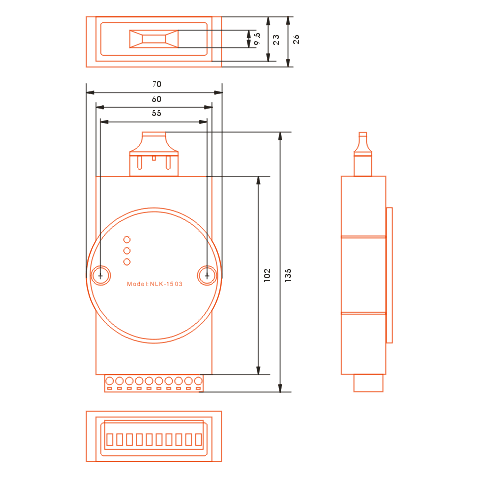

| 外观尺寸 | 120*70*26MM |
| 安装方式 | DIN卡轨式、 壁挂式 可选 |
| PIN | 信号 | 解释 |
| 1 | CAN L | CAN L 信号端 |
| 2 | CAN H | CAN H 信号端 |
| 3 | GND | 信号地 |
| 4 | N/C | 空脚 |
| 5 | N/C | 空脚 |
| 6 | N/C | 空脚 |
| 7 | N/C | 空脚 |
| 8 | N/C | 空脚 |
| 9 | VCC+ | 电源输入正极 DC5-30V |
| 10 | VCC- | 电源输入负极 |
| PWR | 电源指示灯，正常上电后常亮；红色 |
| TXD | 发送指示灯，发送数据时闪烁；绿色 |
| RXD |
接收指示灯，接收数据时闪烁；黄色 |
| 产品型号 | 性能参数 |
| NLK-1503-SM | 工业级CANbus转光纤收发器，单模双纤，SC/ST/FC接口可选，DC5-30V供电 |
| NLK-1503-MM | 工业级CANbus转光纤收发器，多模双纤，SC/ST/FC接口可选，DC5-30V供电 |
| NLK-1503-SF | 工业级CANbus转光纤收发器，单模单纤，SC/ST/FC接口可选，DC5-30V供电 |
| NLK-1503-MF | 工业级CANbus转光纤收发器，多模单纤，SC/ST/FC接口可选，DC5-30V供电 |
| 例如：NLK-1503-SM-SC，1路CANbus转光纤，单模双纤，SC接口，DC5-30V供电 | |
