IEEE标准

IEEE 802.3u

冗余技术

支持KNEWlinkRing环网技术

管理与维护

支持WEB管理方式

支持CAN功能配置和CAN统计信息显示

支持用户登录密码修改

支持下载上传配置文件

支持通过Web远程升级、恢复出厂配置、重启

支持网络地址修改

支持基于Ping的网络诊断

支持统一上位机软件管理

交换方式

存储转发

背板带宽

1.4Gbps

缓存大小

768kbit

MAC地址表

2K

管理端口

物理接口：RJ45带屏蔽

速率：10/100base-T支持自动协商功能

特性：只用做设备管理，不可做为常规的通信端口

百兆光口

数量：2路

拓扑：链路、单环、点对点等

速率：100base-FX

接口类型：SC/ST/FC可选

传输距离：多模 2km；单模 20/40/60/80/120km

传输波长：多模1310nm；单模1310nm或1550nm

模块参数：多模 发射功率＞-14dbm，接收灵敏度＞30dbm；
                 单模 发射功率＞-12dbm，接收灵敏度＞33dbm；

工作模式：TCP Server、TCP Client、UDP、UDP组播

CAN接口

标准：CAN2.0A、CAN2.0B 协议

数量：2路

接口类型：5.08mm间距工业接线端子

双工模式：2线半双工

波特率：5Kbps-1000kbps和波特率自适应（自适应列表中波特率）以及波特率自定义

终端电阻：内置、通过拨码选择

接口隔离：隔离3000VDC

数据统计：支持收发数据统计

电源参数

输入电压：直流电源：DC9-60V
                 交流电源：AD220V(AC85~264V/DC110~370V)

输入功耗：2.2W@DC24V（满载）

过流保护：内置

机械参数

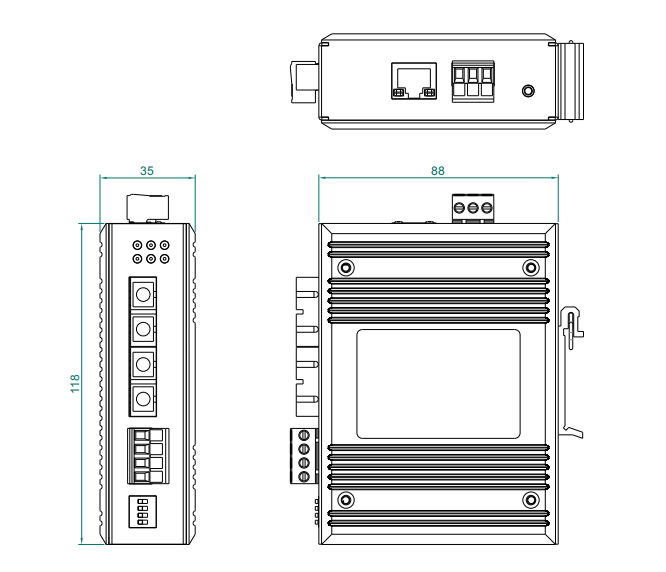

物理尺寸（宽×高×深）：118mm×35mm×88mm（不含卡扣）

安装方式：标准DIN卡轨式

散热形式：铝合金外壳表面散热，无风机

机壳防护：IP40

重量：约0.4kg

工作环境

工作温度：-40℃~+85℃

存储温度：-40℃~+85℃

湿度：5%~95%（无凝露）

EMC标准

EN61000-4-2 （ESD）：Level4

EN61000-4-5 （Surge）：Level3

EN61000-4-4（EFT）：Level4
