NLK-7502工业级 2口RS232/485/422串口服务

NLK-7502工业级 2口RS232/485/422串口服务


◆ 采用32位高性能处理器
◆ 10/100M自适应以太网接口,支持MDI/MDI-X自动线序翻转
◆ 所有串口信号内置15 KV ESD保护
◆ 保证高波特率下,长时间双向文件传输不丢bit
◆ 支持Windows实COM串口驱动程序支持离线设置虚拟串口
◆ 支持通用Socket操作模式,包括TCP Server/Clint和UDP。
◆ 支持同时6个socket连接,支持6台服务器同时备份。
◆ 支持两台串口服务器成对Pair背靠背连接使用
◆ 支持在线式,串口,TCP/UDP系统状态监视
◆ 支持Web/Telnet/Console控制台多种方式参数配置
◆ 增强的网络安全设置和IP/MAC过滤规则。
◆ 支持RS232/422/485三合一串口界面,并软件可选;
◆ 提供UNIX和LINUX固定TTY驱动;

概述


NLK-7502系列是一款在RS232/485/422和以太网之间进行转换的串口服务器。E-7502提供1个标准以太网口和2个RS232或者RS485/422通讯接口,可以和基于RS232/485/422接口通讯的设备连接,如可以连接门禁、考勤、售饭、一卡通系统、POS系统、楼宇自控系统、智能电表,水表、自助银行系统,电信机房监控、电力监控,动力环境监控、远程分散式设备控制、智能自动报警及消防联动系统、工厂自动化等各种串行设备;让你的串口设备直接连接到网络。E-7502串口服务器提供:虚拟串口、TCP服务器端、客户端和UDP等多种可选传输模式。让您更加方便快捷的组网;迅速让您的串行设备转变成网络设备,通过网络来和数据采集服务器实现数据间的交换;

技术参数

产品型号 NLK-7502/7502M/7502H
串口参数 串口类型 RS232或者RS485/422
串口数 2个
接口类型 RJ45
波特率 110bps~460.8 Kbps
RS232信号 TXD RXD RTS CTS DTR DSR DCD GND
RS485信号 A+,B-
RS422信号 T+ T- R+R-
校验位 None,Even,Odd
数据位 5,6,7,8
停止位 1,2
流量控制 RTS/CTS DSR/DTR Xon/Xoff
串口保护 15KV ESD保护
网络接口 接口形式 1个RJ45口
网口速率 10/100M
网口保护 2KV电磁隔离保护
通讯协议 DHCP,Telnet,PPP/SLIP,TCP,UDP,IP,ICMP,ARP,SNMP,HTTP
软件 操作模式 虚拟串口,TCP服务器,客户端,UDP
操作系统 Windows 98/ME/NT/2000/XP/2003/WIN7/Vista/UNIX/LINUX
配置方式 Web网络浏览器、Telnet
电源 输入电压 DC5V
环境条件 工作温度 -20~60℃
存储温度 -20~85℃
工作湿度 5 - 95%RH
存储湿度 5 - 95%RH

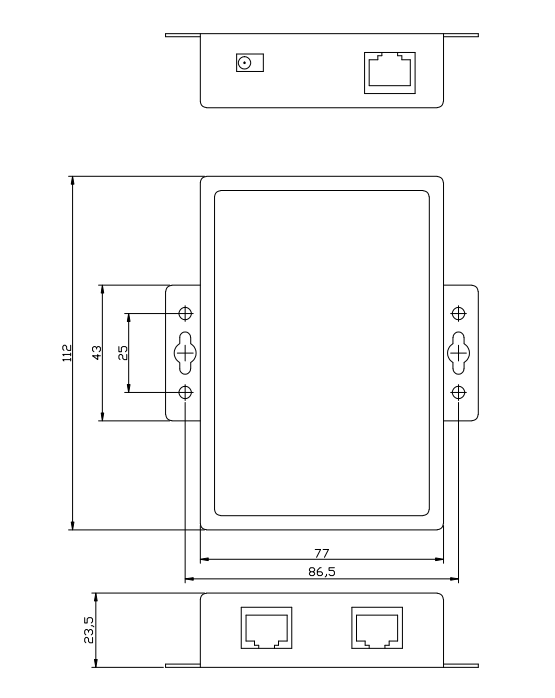

尺寸材质 产品尺寸 长112.5mm*宽77mm*高23mm
产品材质 铝合金金属外壳


订购信息

订单信息
NLK-7502                     2路RS232转以太网,RJ45接口,标配DC5V供电
NLK-7502D 2路RS232转以太网,RJ45接口,标配DC9-24V 电源
NLK-7502H 2路RS485/422转以太网,RJ45接口,标配DC5V供电
NLK-7502H-DC24 2路RS485/422转以太网,RJ45接口,标配DC9-24V 电源
NLK-7502M 1路RS232+1路RS485/422转以太网,RJ45接口,标配DC5V供电
NLK-7502M-DC24 1路RS232+1路RS485/422转以太网,RJ45接口,标配DC9-24V供电
