工业级百兆8口机架式交直流220V以太网交换机

KLM5008

工业级百兆8口机架式交直流220V以太网交换机

8个百兆独立式收发一体通信端口
支持8个光电可选接口
标准19英寸1U机架式安装
后出线安装方式
环境适应性强
可靠的工作性能,成功应用于工业控制领域

概述

KLM5008是一款可灵活配置光电数量的8口工业以太网光纤交换机,定位于工业级产品,面向电力通信、工业控制,数据宽带网和光纤接入网,提供全面的IP宽带接入解决方案。该系列工业以太网交换机可达到全线速转发。提供100M光接口、10/100M电接口,支持的传输距离有2km(多模)、20km、40km、60km和120km。提供8个光接口或8个电接口,光接口单、多模可选,电接口10/100M以太网自适应兼容。特别适合小容量网络光纤接入系统,可简化网络结构,提高网络系统可靠性和节省成本。

KLM5008系列交换机针对散热做了高低温设计、加强了抗电压波动干扰的能力等,增强了对使用环境的适应能力。由于采用光纤技术,所以避免了由于不同节点地电位不同引起的设备烧毁和强电磁感应电磁感应、高电压引起的干扰,并可安全工作在要求防爆的环境中。该交换机已广泛应用在电力配网自动化、工业现场过程控制、数据采集及自动化、电信数据接入、监控系统等各行各业。

KLM5008系列交换机的最大特点是可以实现光纤和网口的自由搭配,用户可以在一定的范围内自由配置各种速率、各种类型的交换机端口。对于一些现场设备接口类型较多的用户。本系列交换机的特点是:用户可以自由配置各种端口数量和类型,全双工/半双工模式、MDI/MDI-X自动侦测。同时供电支持交直流110V和220V供电。可满足电力DC供电的要求。



技术参数

名称

 规格参数

以太网口

0~8个10/100base-T(X)自适应以太网RJ45接口

光口

8~0个100base-FX光口,单/多模SC/ST/FC接口可选

以太网口传输速率

1O/1OOM自适应

以太网口传输距离

双绞线:100m(采用标准CAT5,CAT5e 网络线缆)

光口工作波长

单模1310nm,多模1310nm

光口发射光功率

单模-3~-11dB,多模-8~-18dB

光口传输距离

单模20km多模2km(长距离模块可定制)

处理类型

存储转发

MAC地址表大小

8k

背板带宽

2Gbps

包转发速率

1.19Mpps

流控

IEEE 802.3x流量控制,半/双工背压流量控制

指示灯

电源指示:POW,接口灯指示:FDX/COL、link/ACT

电源

输入电压:AC/DC85~265V

6位端子接线

最大功耗:9.68W

工作环境

工作温度:-40℃~+75℃

储存温度:-40℃~85℃

相对湿度:5%~95%无凝露

安装方式

1U机架式安装

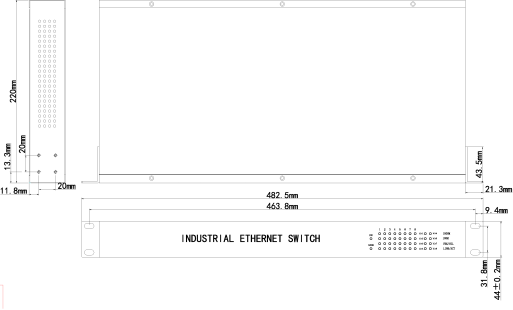

外形尺寸

宽×高×深:482.5×44×220mm

防护等级

IP30防护等级,无风扇设计

MTBF

350000h

质保期

5年

符合标准

IEEE802.3:CSMA/CD

IEEE802.3i:10base-T

EMI

电磁干扰度测试

EMC

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)

IEC61000-4-3(RS) 10V/m(80MHz~2GHz)

IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV

IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV

IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)

IEC61000-4-16(共模传导) 30V(cont.)300V(1s)





订购信息


产品型号 KLM5008-N-OT-P1P2-LV(8口光电组合系列)
代码定义 代码选型
N:代表光口数量 2:代表2个百兆光口
空:代表8个10/100电口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
纯电口为空不选择
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
纯电口为空不选择
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
纯电口为空不选择
LV LV:代表供电电源为单路交直流220V
LV110:代表供电电源为单路交直流110V
例如:KLM5008-2AS-ZM20-LV规格为2个百兆光口,6个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
