工业百兆16口导轨式以太网交换机

KLM5516

工业百兆16口导轨式以太网交换机

支持16个百兆电接口配置;

百兆电口10/100M自适应,全/半双工,MDI/MDIX自适应模式;

支持指示灯状态显示;

即插即用,方便快捷,支持电源状态继电器告警输出;

采用强度封闭铝制外壳,IP40防护等级,无风机外壳扇热,稳定可靠;

采用工业级电源设计,多种电源方案可选,满足用户灵活应用;

-40℃~85℃工作温度,满足恶劣工业环境应用要求。



概述

纽琳克生产的KLM5516系列产品,是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供16个百兆电接口配置机型,电口为10Base-T/100Base-TX以太网RJ45端口,每个RJ45端口都具有自适应功能,能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式,并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速,满足客户为提高附加值应用而不断创新的需求。

纽琳克的非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面,KLM5516系列交换机使用工业卡轨式安装。该系列产品具备线速转发、即联即用的特性,在器件上采用工业级品质设计方案,无论是在恶劣的工业现场前端还是在高电磁辐射场景下,均能保证设备稳定运行,产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。


技术参数

EEE标准

802.3、802.3u、802.3x等

交换方式

存储转发

背板带宽

8.8Gbps

RJ45端口

16个10base-T/100base-TX

电口参数

物理接口:RJ45带屏蔽,IEEE802.3标准

RJ45端口: 10/100base-TX(百兆)支持自动协商功能

传输距离:<100米

电源参数

输入电压:

直流电源:DC12~48V、DC60V(36~72V)

交流电源:AC85~264V/DC110~370V

输入功耗:7W(MAX)

过流保护:内置

机械参数

物理尺寸(高×宽×深):156mm×72mm×120mm

安装方式:标准DIN卡轨式

散热形式:铝合金单肋形机箱表面散热,无风机

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿度:5%~95%(无凝露)

EMC标准

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

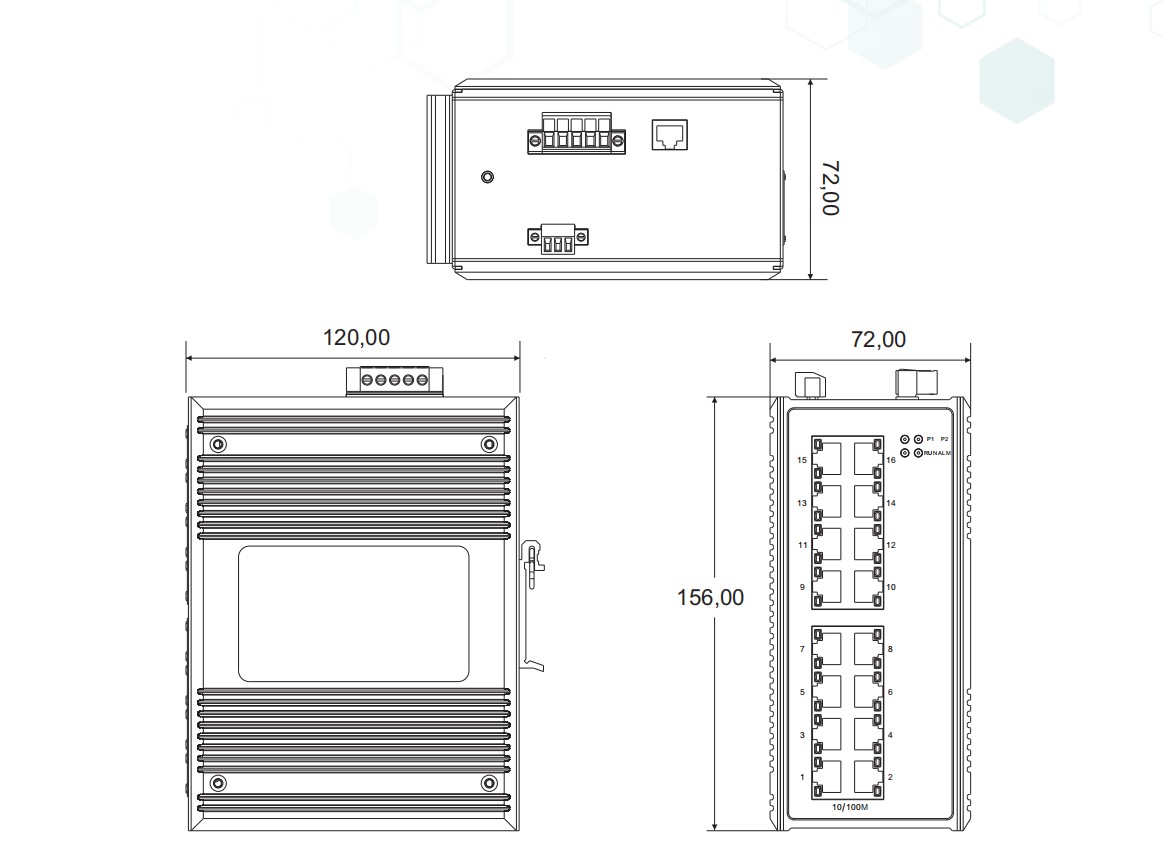

产品尺寸:






订购信息

型号

百兆光口

10/100M电口

电源

KLM5516

/

16

双路DC12~48V

KLM5516-DC60

/

16

双路DC36-72V

KLM5516-LV

/

16

单路AC85~264V/DC110~370V供电
