工业级百兆2光4电导轨式以太网交换机

KLM5506

工业级百兆2光4电导轨式以太网交换机

◆ 支持2路百兆光口和4路百兆电口可选，为用户提供灵活的组网方式；

◆ 光口支持SC/FC/ST、单模/多模、波长、传输距离可选；

◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；

◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；

◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中。



概述

纽琳克生产的KLM5506系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供2光4电接口配置机型，其中光口为100Base-FX单模或多模光纤接口，电口为10Base-T/100Base-TX以太网RJ45端口，每个RJ45端口都具有自适应功能，能自动的配置到10Base-T或100Base-TX状态以及全双工或半双工的运行模式，并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的非网管型交换机提供宽范围的直流DC12-48V和交直流110/220V电源输入。在结构安装方面，KLM5506系列交换机使用工业卡轨式安装。该系列产品具备线速转发、即联即用的特性，在器件上采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均能保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

技术参数

型号 KLM5506
接口 电口数量：4个10/100M自适应以太网接口
光口规格：单模多模/单纤双纤可选
光口数量：2个100M SC/ST/FC光口
交换特性 背板带宽：1.6Gbps
包转发速率：1.2Mpps
包缓存区：1Mbit
MAC地址表：支持2K个MAC地址
支持巨型帧
电源 输入电压
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：5W
电源指示：P1、P2，接口灯指示：link、FXD
机械结构 安装方式：DIN卡轨安装或者侧面定位孔安装
散热方式：自然冷却，无风扇
外形尺寸：宽×高×深：53×150×120mm（不含导轨）
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：

CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

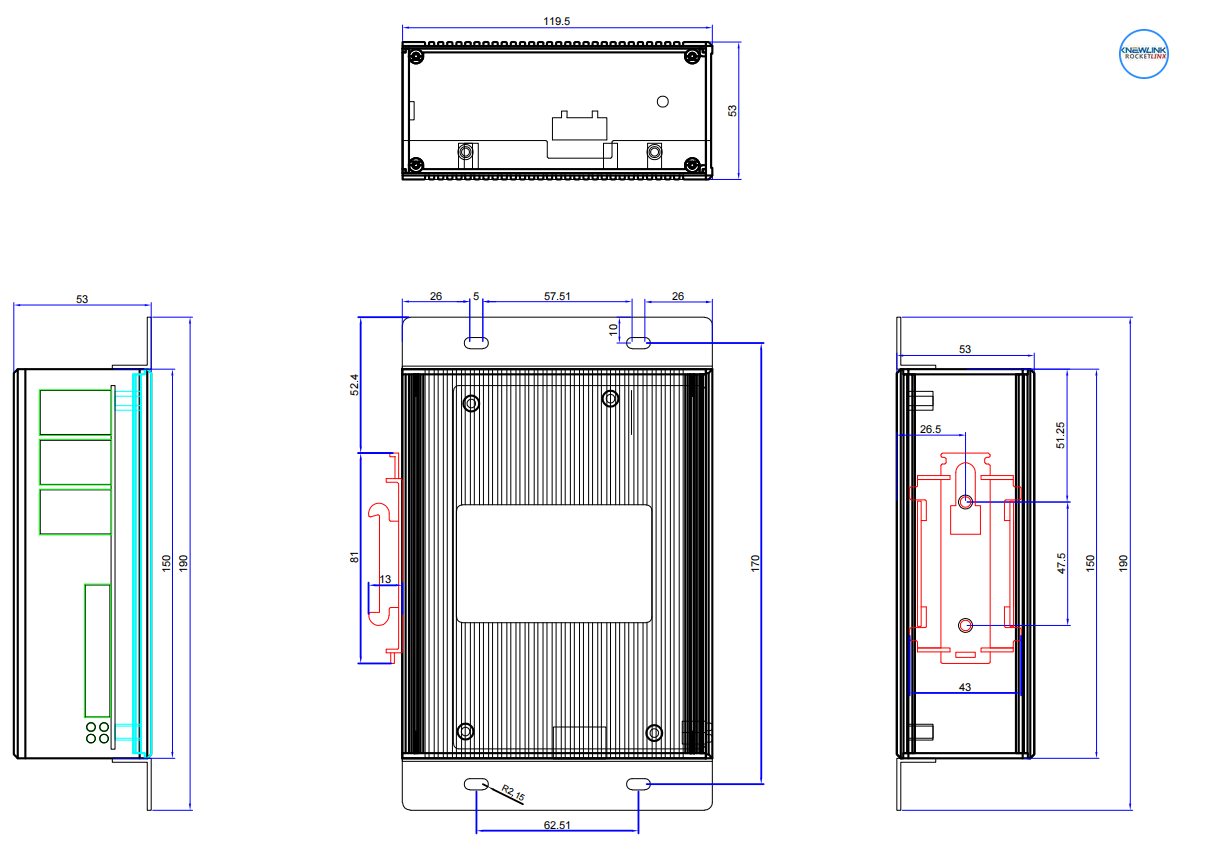

外形尺寸


安装图示：

● DIN卡轨式安装


● 定位孔安装

订购信息

产品型号 输出接口 XX:光纤接口 电源 安装方式
KLM5506-2AS-XX 2×100base-FX 单模光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5506-2AS-XX-LV 2×100base-FX 单模光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5506-2AM-XX 2×100base-FX 多模光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5506-2AM-XX-LV 2×100base-FX 多模光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5506-2SF-XX 2×100base-FX 单模单纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5506-2SF-XX-LV 2×100base-FX 单模单纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5506-2MF-XX 2×100base-FX 多模单纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5506-2MF-XX-LV 2×100base-FX 多模单纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
KLM5506-SM-XX 1×100base-FX 单模双纤光口
1×100base-FX 多模双纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 DC9-60V冗余输入 35MM导轨或者侧板定位孔安装
KLM5506-SM-XX-LV 1×100base-FX 单模双纤光口
1×100base-FX 多模双纤光口
4×10/100base-T(X) RJ45电口		 SC/ST/FC可选 交直流AC/DC110/220V单路输入 35MM导轨或者侧板定位孔安装
