工业级百兆8电口导轨式以太网交换机

NLK-1528

工业级百兆8电口导轨式以太网交换机

◆ 支持8个百兆电口，为用户提供灵活的组网方式；
◆ 电口支持10/100M、全/半双工、MDI/ MDI-X自适应，即插即用，方便快捷；
◆ 支持1路AC85~264V/ DC110~370VDC交/直流输入，或2路DC9~60V直流输入可选，双输入支持电源冗余；
◆ 高强度金属外壳，IP40防护等级，无风扇外壳散热，设备能可靠的工作在-40℃~+85℃严酷的工业环境中

概述

上海纽琳克通信技术有限公司生产的NLK-1528系列产品，是专为工业通信网络应用而设计开发的二层非网管型工业以太网交换机。该交换机主要用于即插即用的简单应用方式。该系列产品提供8个百兆电接口配置机型，电口为10/100Base-T以太网RJ45端口，RJ45带屏蔽，每个RJ45端口都具有自适应功能，其中10/100Base-T支持全双工或半双工方式并能自动进行MDI/MDI-X连接。使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
上海纽琳克通信技术有限公司的非网管型交换机提供支持DC9-60V双路冗余电源，并可选AC/DC110V和AC/DC220V供电电源输入。在结构安装方面，NLK-1528系列交换机使用工业35MM卡轨式安装、即联即用，器件采用工业级品质设计方案，无论是在恶劣的工业现场前端还是在高电磁辐射场景下，均可保证设备稳定运行，产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。

  • 满足不同工业现场的需求

    满足不同工业现场的需求

    采用DIN导轨式安装方式，IP40防护等级，金属外壳，工作温度：-40~85℃，能满足不同应用现场的需求。

  • 工业级设计

    工业级设计

    自动流速控制，全/半双工模式，MDI/MDI-X自动侦测，自动识别线序和速率。硬件采用无风扇、低功耗、通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于轨道交通、智慧城市、平安城市、新能源、智能制造等工业领域。

  • 工业级直流冗余双电源

    工业级直流冗余双电源

    直流DC12/24/48V电源输入或者交直流DC/AC110/220V高压电源，两条独立的供电电路，确保在一路电源出现故障或者掉电时，设备依然能正常运行。

技术参数


型号 NLK-1528
接口 电口数量：8个10/100M自适应以太网接口
交换特性 背板带宽：1.6Gbps
包转发速率：1Mpps
包缓存区：768Kbit
MAC地址表：支持2K个MAC地址
巨型帧：支持
电源 输入电压：
直流机型：DC9~60V，双电源冗余，无极性
交流机型：AC85~264V或DC110~370V
接口类型：工业凤凰端子4芯5.08间距
保护：支持电源防反接保护/过载保护
最大功耗：1.8W
电源指示：P1、P2，接口灯指示：link、FXD
机械结构 安装方式：DIN卡轨式
散热方式：自然冷却，无风扇
外形尺寸：（高×宽×深）：155mm×35.5mm×144mm
防护等级：IP40
工作环境 工作温度：-40℃～+75℃
存储温度：-40℃～+85℃
相对湿度：5％～95％无凝露
质保 MTBF：350000小时
质保期：5年
EMC EMI：
CFR47FCC Part 15B
CE EN55032：2015
EN61000-3-2：2014（电源谐波）
EN61000-3-3：2013(电源变动)
EMS：
IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)
符合标准 IEEE802.3：CSMA/CD
IEEE802.3i：10base-T
IEEE802.3u：100base-T
IEEE802.3ab：1000base-T
IEEE802.3z：1000base-LX
IEEE802.3x：全双工以太网数据链路层流控

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

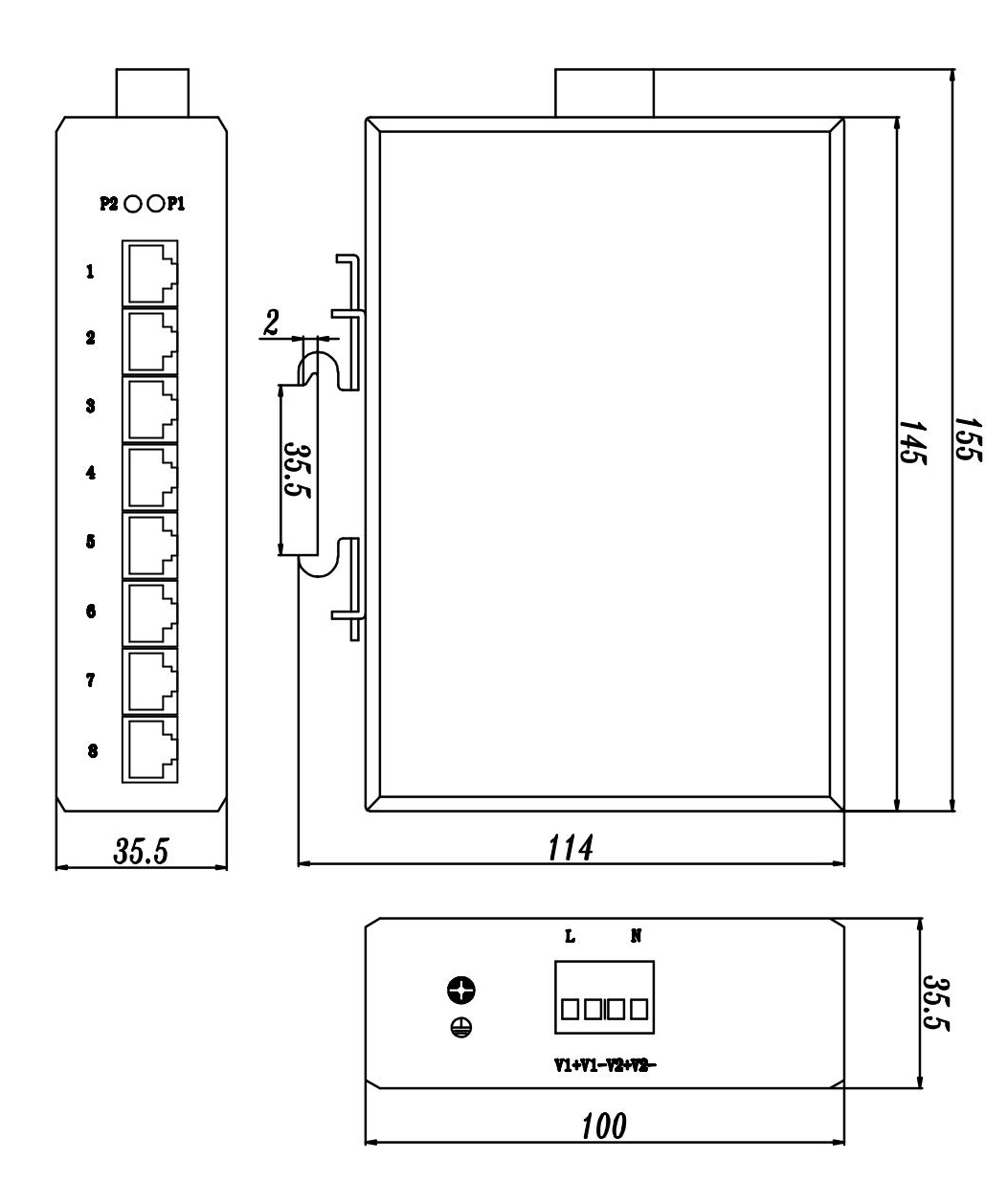

安装图示：

● DIN卡轨式安装



订购信息

订单信息
NLK-1528                8个10/100M自适应电口，标配DC9~60V 双路电源
NLK-1528-LV                8个10/100M自适应电口，标配单路DC110~370V宽压范围或AC85~264V宽压范围电源
