WSHT-9202工业级隔离型2路CANBUS以太网串口服务器

WSHT-9202工业级隔离型2路CANBUS以太网串口服务器

◆ 1个百兆以太网电口,2个CAN-bus接口联网;

◆ 采用32位Arm Cortex-M7内核CPU,高达近 400MHz 主频;

◆ 外置独立硬件看门狗设计,杜绝死机;

◆ 以太网接口高达6KV防雷保护, CAN接口高达4KV浪涌保护;

◆ 隔离型设计,CAN接口隔离电压2KVAC,各个CAN接口相互独立,互不影响,可配置成不同的模式以及波特率;

◆ 提供工业级的直流电源DC9~36V输入,具有防反接保护;

◆ 满足-40℃~+85℃工业级温度范围。

概述

WSHT-9202隔离型工业级CAN服务器,采用32位Arm Cortex-M7内核CPU,主频高达近400MHz,外置独立硬件看门狗设计,电源、网口、串口均具有高等级ESD、Surge、EFT防护,抗干扰能力强。是专为工业用户提供实现CAN-bus转以太网双向透传功能,进一步扩展CAN-bus网络的范围。该产品支持2路CAN-bus接口和1路以太网接口配置,各个CAN接口之间相互隔离,隔离电压2KVAC,可任意设置每个CAN通道的通讯波特率(5Kbps~1Mbps),实现不同通信波特率的CAN网络互联,它内部集成了TCP/IP 协议栈,可实现2路CAN-bus与以太网之间的双向透明传输,支持CAN中继功能,可实现网络中继扩容,达到增加节点数目和延长通讯距离等作用,可无限级联,实现超远距离通讯;强大的ID过滤功能,可选允许的ID范围或者禁止的ID范围,有选择性的转发数据,大大降低通道的总线负荷,提高了数据隔离性,实现数据高效利用。。
CAN服务器提供宽范围的直流电源输入。在结构安装方面WSHT-9202系列产品采用工业级壁挂式安装;在核心器件上产品采用工业级品质设计方案,具备抗雷击、抗电磁干扰、适于用在恶劣环境下运行等诸多优点,可用于消防告警、工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业,用于远程的现场数据采集、远程监控、现场控制等,是工业物联网发展必不可少的工业通信产品。

技术参数

产品型号

WSHT-9202

描述

2路隔离型壁挂式以太网CAN服务器

电源

工作电压

DC9~36V

工作电流

63mA@12V

网口规格

网口类型

10/100Mbps,支持MDI/MDIX交叉直连自动翻转

隔离保护

1.5KV隔离保护

CAN规格

CAN数量

2路

工作方式

正常、回环、只听

CAN波特率

5K~1M(bps)

CAN保护

2KVAC隔离

匹配电阻

接线端子配置

可靠性

ESD

±8kV(接触放电); ±15kV(空气放电)

Surge

电源:±4kV/共模,±4kV/差模

CAN接口:±4kV/共模 ±4kV/差模

网口: ±6kV/共模,±4kV/差模

EFT

电源: ±4kV 通信口: ±4kV

软件参数

CAN ID过滤功能

支持

单个CAN端口支持的连接数

4路

CAN中继

支持

CAN收发能力

发送:6000帧/秒;接收:8000帧/秒

网络缓存

发送:16Kbyte;接收:16Kbyte

CAN缓存

发送:200个完整数据包(每路);接收:200个完整数据包(每路)

心跳包(仅client)

支持

注册包(仅client)

支持

平均传输延时

<20ms

打包长度

1~50帧

打包间隔

1~255ms

无数据超时

支持

Modbus TCP(从站)转CAN

自定义注册包内容

静态IP、DHCP

支持

⽹络⼯作模式

TCP Client/TCP Server/UDP Client/UDP Multicast/Pair Connection/Websocket Client/HTTPD Client

⽀持⽹络协议

ARP ICMP UDP TCP IP HTTP DHCP and DNS

按键恢复出厂

支持

固件升级

支持web升级

支持web配置

支持

其他

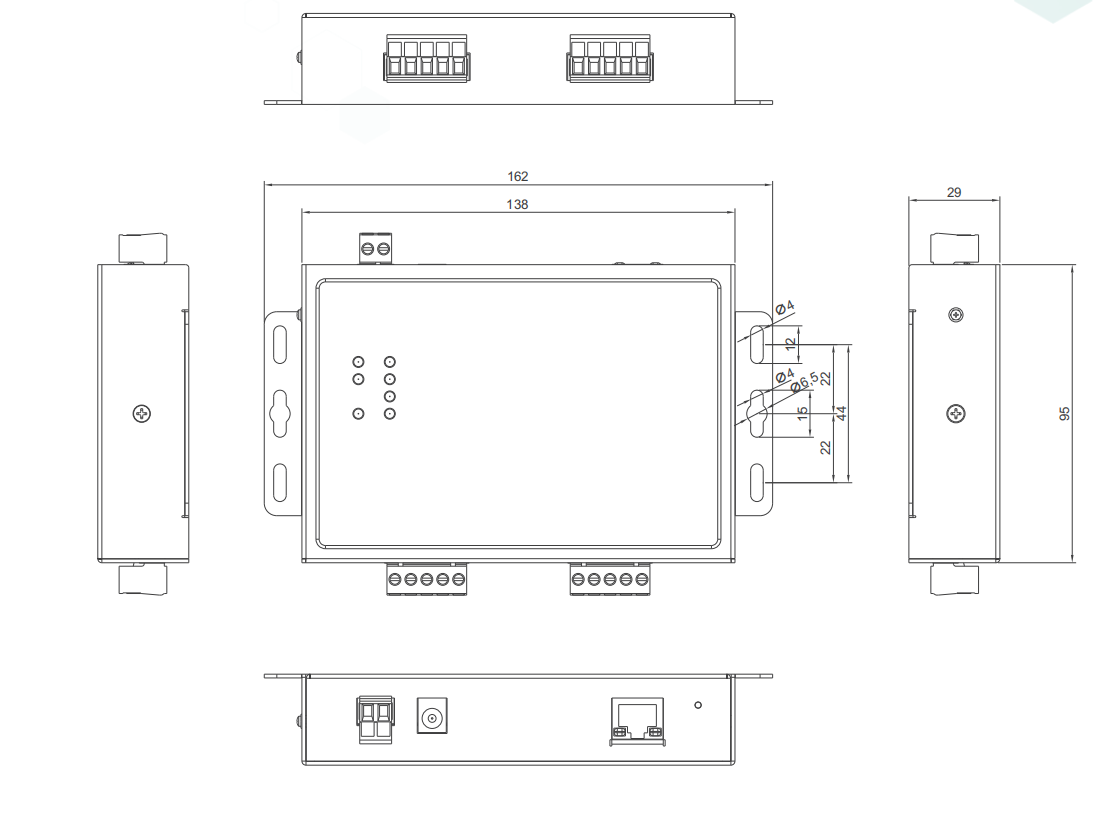

尺寸

162x95x29(mm)

工作环境

-40℃~+85℃ 5%~95% RH(无凝露)

存储温度

-40℃~+85℃ 5%~95% RH(无凝露)


订购信息

型号

描述

WSHT-9202

工业级2路隔离型壁挂式以太网CAN服务器(DC9~36V)
