WSHT-9028J工业级8路RS232/485/422串口服务器MODBUS网关

WSHT-9028J工业级8路RS232/485/422串口服务器MODBUS网关

◆ 1个百兆以太网电口，8路RS232/RS485/422串口联网;

◆ 采用32位Arm Cortex-M7内核CPU，高达近500MHz主频;

◆ 外置独立硬件看门狗设计，杜绝死机;

◆ 以太网接口高达6KV防雷保护;串行接口高达4KV浪涌保护;

◆ 提供工业级的直流电源DC9~36V输入，具有防反接保护

◆ 满足-40℃~+85℃工业级温度范围

概述

纽琳克生产的9028j系列工业级以太网串口服务器，采用32位Arm Cortex-M7内核CPU，主频高达近400MHz，内置硬件看门狗设计。电源、网口、串口均具有高等级ESD、Surge、EFT防护，抗干扰能 力 强 。 是 专 为 工 业 用 户 提 供 实 现 多 路 串 口RS232/485/422与 以 太 网 之间 的 数 据 传 输。该 产品 支 持8路 RS232/485/422串口+1路10/100M以太网电接口配置，它内部集成了TCP/IP 协议栈，使原来无法上网的RS485/232设备也能够方便、灵活、快捷地连接至以太网，使工业通信更加顺畅、更加可靠、更加快速，满足客户为提高附加值应用而不断创新的需求。
纽琳克的以太网串口服务器提供宽范围的直流电源输入。在结构安装方面9028系列产品采用工业级壁挂式安装；在核心器件上产品采用工业级品质设计方案，具备宽温宽压、抗雷击、抗电磁干扰、适于用在恶劣环境下运行等诸多优点，可用于工业监控、交通管理、气象、水处理、环境监控、煤矿、石油、化工、新能源等行业，用于远程的现场数据采集、远程监控、现场控制等，是工业物联网发展必不可少的工业通信产品。

技术参数

产品型号

WSHT-9028

描述

工业级非隔离型串口服务器

电源

工作电压

DC9~36V

工作电流

91mA@12V

网口规格

网口类型

10/100Mbps，支持MDI/MDIX交叉直连自动翻转

隔离保护

1.5KV隔离保护

串口规格

串口数量

8个RS232/485/422(网口形式）

波特率

600~460800（bps）

数据位

7、8

停止位

1、2

校验位

无\奇校验\偶校验

可靠性

ESD

±8kV(接触放电); ±15kV(空气放电)

Surge

电源：±2kV/共模，±2kV/差模

RS-232/485: ±2kV/共模，±2kV/差模

网口: ±6kV/共模，±2kV/差模

EFT

电源: ±2kV 通信口: ±2kV

软件参数

网络协议

IPv4、IP、TCP/UDP、ARP、ICMP、DHCP、DNS、HTTP、RFC2217

IP获取方式

静态 IP / DHCP

域名解析

支持

用户配置

网页配置

简单透传方式

TCP Server/TCP Client/UDP Client/UDP Multicast/RealCOM/Pair Connection

Modbus

Modbus RTU/ASCII转Modbus TCP

串口打包机制

时间和长度可设置；默认值根据比特率变化；打包长度1460bytes

TCP Server连接

支持8路TCP连接

网络缓存

发送： 16Kbyte；接收： 16Kbyte；

串口缓存

发送： 1.5Kbyte；接收： 1.5Kbyte；

流控

不支持

心跳包

支持TCP Keepalive 机制，自定义心跳包内容

注册包

自定义注册包内容

RFC2217

支持

Httpd Client

支持

WebSocket Client

支持

RealCOM

支持多种工作模式

平均传输延时

<10ms

配套软件

虚拟串口软件

其他

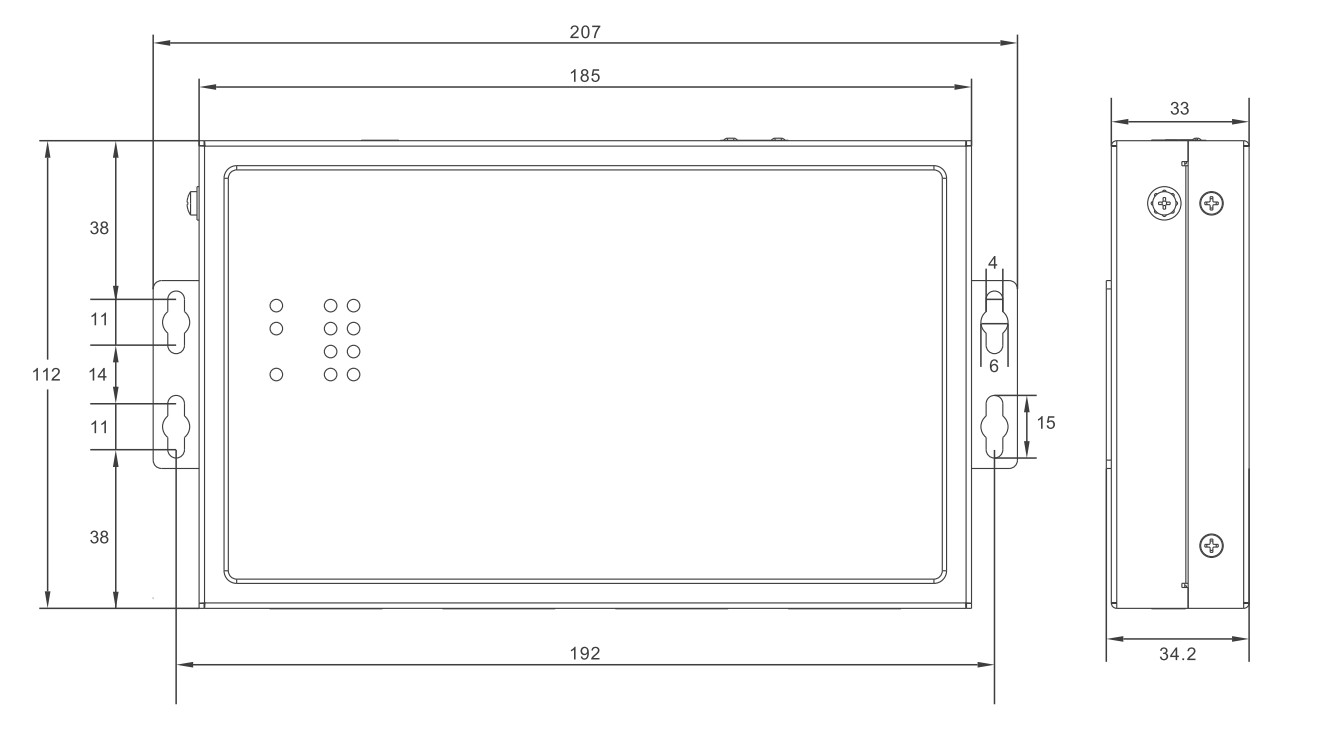

尺寸

207×112×34.2（mm）

工作环境

-40℃～+85℃ 5%～95% RH(无凝露)

存储温度

-40℃～+85℃ 5%～95% RH(无凝露)

订购信息

型号

描述

WSHT-9028J

工业级8路RS232/485/422以太网桌面式串口服务器(DC9~36V)
