ROCKETLINX系列TW828三层千兆工业以太网交换机是专为工业通信领域研发的一款三层高性能以太网通信产品。TW828最大支持4个光电可选千兆接口及24个百兆光电可选接口，TW828为19英寸机架式安装，支持前面板安装和后面板安装。TW828除支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性外，还支持静态和动态路由、组播路由，并支持Console、Web多种管理方式以及上位机网管软件，为工业通信提供可靠的解决方案。支持交直流110V和220V供电。端口支持前出线或者后出线方式。
TW828系列是千百兆三层工业以太网交换机，是专为工业通信网络的汇聚层应用设计开发的工业以太网交换机。此交换机为复杂的工业应用需求提供了一种高端工业以太网通信解决方案，使工业通信顺畅、可靠、快速，满足客户为提高附加值应用而不断创新的需求。
TW828系列三层交换机遵循工业领域的主要通信标准，满足通信实时性、网络安全性等技术问题。同时提供多种管理交换机的途径，包括通过超级终端访问交换机的命令行接口，或通过telnet管理系统管理交换机，也可以使用SNMP管理软件系统管理交换机，另外还支持多个网络监控协议：LLDP，SNTPv4，DHCP。三层路由功能还可提供多项高级管理功能，例如：MSTP、VRRP、IGMP、IGMPSnooping、内部路由协议RIPv1/v2和OSPF v1/v2、静态路由协议、VLAN、GVRP、QoS、端口聚合、端口限速、广播风暴抑制、ACL、端口镜像等管理功能。在设备管理方面，支持FTP/TFTP升级，支持日志记录与上传，支持电源掉电告警输出。在结构安装方面，可以灵活选择机架式安装或者桌面安装。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、工业自动化等工业领域。
软件功能
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
冗余技术 |
支持VRRP、EAPS
KNEWli 支持MSTP/RSTP，兼容STP |
|
组播技术 |
支持IGMP v1/v2/v3，IGMP Snooping 支持GMRP 支持静态组播 支持PIM-SM、PIM-DM/PIM-DMv6 |
| 路由技术 |
支持RIPv1/v2、RIPng、OSPFv1/v2/v3 支持静态路由 支持PIM-SM、PIM-DM/PIM-DMv6 |
|
服务质量管理 |
支持ACL，对L2-L4层数据进行过滤 支持SPWRR队列调度 |
|
管理与维护 |
支持Console，Telnet，WEB管理方式 IP支持DHCP server/relay/client |
性能参数
|
IEEE标准 |
802.3、802.3u、802.3z、802.3x、802.1P、802.3ab、802.1s等 |
|
交换功能 |
支持VLAN、GVRP 支持端口限速，支持风暴抑制 支持端口汇聚 支持端口流控 |
|
冗余技术 |
支持VRRP、EAPS 支持NLK-Ring环网技术 支持MSTP/RSTP，兼容STP |
|
组播技术 |
支持IGMP v1/v2/v3， IGMP Snooping 支持GMRP 支持静态组播，支持PIM-SM、PIM-DM |
|
路由技术 |
支持RIPv1/v2、RIPng、OSPFv1/v2 支持静态路由协议 |
|
服务质量管理 |
支持ACL，对L2-L7层数据进行过滤 支持SP，WRR队列调度 |
|
管理与维护 |
支持Console，Telnet，WEB管理方式、RMON
支持FTP，TFTP文件传输及软件升级 IP支持DHCP server/relay/client |
|
交换方式 |
存储转发 |
|
百兆端口 |
最多24个10/100ba |
|
千兆端口 |
4个10/100/1000ba |
|
电口参数 |
物理接口：RJ45带屏蔽或者DB9，IEEE802.3标准
以太网口：10/100ba 传输距离：＜100米 |
|
光口参数 |
发光功率： >-12dBm(单模) >-17dBm(多模) 收光灵敏度： <-38dBm(单模) <-35dBm(多模) 波长： 1310nm(单模) 1550nm(单模) 1310 nm(多模)
传输距离：20～80Km(单模) < 连接器类型： SC/FC/ST，LC 传输速率： 155Mbps（百兆） 1.25Gbps（千兆） |
|
电源参数 |
输入电压：220AC/DC(85-264VAC/110-370VDC) 输入功耗：小于35W 过流保护：内置 |
|
机械参数 |

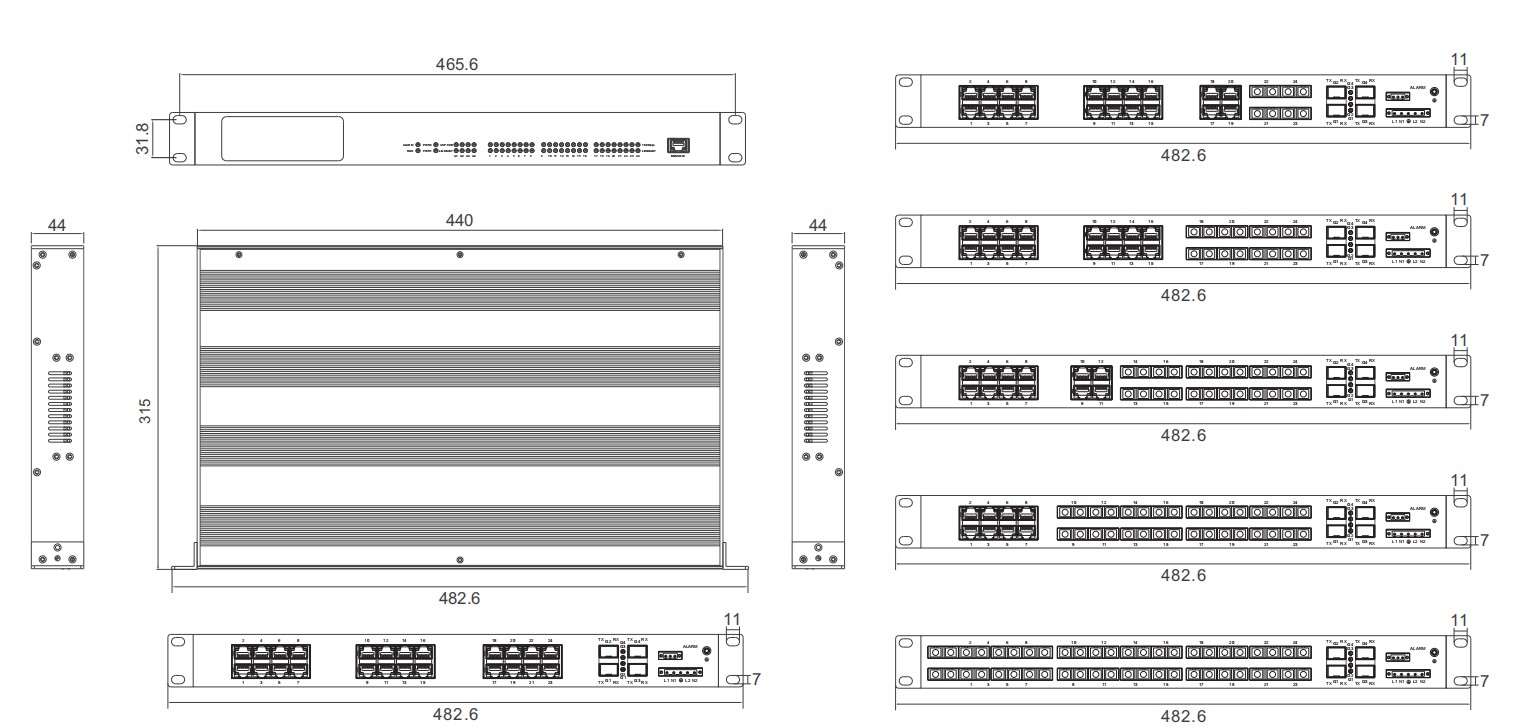

物理尺寸（宽×高×深）：482.6mm×44mm×315mm 安装方式：标准19’ 1U机架式 散热形式：铝合金单肋形机箱表面散热，无风机 出线形式：前后出线 机壳防护：IP40 |
|
工作环境 |
工作温度：-40℃~+70℃ 存储温度：-40℃~+85℃ 湿度：5%~95%（无凝露） |
|
EMC标准 |
EN6
EN6
EN6 EN55022：EN55022 Class A |
| 产品型号 | TW828-PO-N-OT-P1P2-LV(28口光电组合系列） |
| 代码定义 | 代码选型 |
| PO:代表千兆口 | 4GX:代表4个千兆光口 |
| N：代表光口数量 |
8：代表8个百兆光口 16：代表16个百兆光口 24：代表24个百兆光口 |
| OT：代表光纤种类 |
AS:单模双纤 AM：多模双纤 SF:单模单纤 |
|
P1:代表光纤接口 P2代表光纤通信距离 |
ZM:光纤接口为SC方口 RM：光纤接口为ST卡口 TM:光纤接口为FC螺纹口 |
|
02：通信距离为2KM 20:通信距离为20KM 40:通信距离为40KM 60:通信距离为60KM 80:通信距离为80KM |
|
| LVLV | LVLV:代表供电电源为双路交直流85-264VAC/110-370VDC |
|
例如：TW828-4GX-8AS-ZM20-LVLV规格为4个千兆光口+8个百兆光口，16个百兆电口，单模双纤SC接口。通信距离20KM.交直流220V供电 |
|
