三层4万兆+千兆8光8电卡轨式工业以太网交换机

Penticos3020T

三层4万兆+千兆8光8电卡轨式工业以太网交换机

◆ 支持4路万兆SFP+插槽、8路千兆SFP插槽和8路千兆电口,为用户提供灵活的组网方式;

◆ SFP/SFP+支持DDM数字诊断监控,可查看DDM SFP光模块信息,监测当前的温度、电压、电流、发送光功率和接收光功率等参数,并进行DDM参数异常告警;

◆ 支持NLK-Ring、EAPS、ERPS、STP/RSTP/MSTP等环网冗余协议,提高网络可靠性;

◆ 支持静态路由,RIPv1/v2、OSPF动态路由协议,实现路由选择和报文转发;

◆ 支持1路AC85~264V / DC110~370V交/直流电源输入,或2路DC12~48V电源输入可选,双输入支持电源冗余;

◆ 强度铝合金外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~+75℃严酷的工业环境中。

概述

Penticos3020T系列是上海纽琳克通信技术有限公司的三层核心万兆卡轨式工业以太网交换机,支持4个万兆SFP+插槽、8个千兆SFP插槽和8个千兆电口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑万兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,35mm标准DIN卡轨式安装,铝合金外壳,坚固耐用,无风扇高效散热,-40℃~+75℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。

Penticos3020T系列三层交换机遵循工业领域的主要通信标准,满足通信实时性、网络安全性等技术问题。产品提供多种管理交换机的途径,如通过CONSOLE口或TELNET/SSH协议访问交换机命令行(CLI),通过HTTP/HTTPS访问交换机WEB界面,通过SNMP协议访问设备MIB。同时提供多种网络协议和行业标准,如RIP、OSPF、VRRP、PIM、EAPS、ERPS、STP/RSTP/MSTP、VLAN、QoS、LACP、IGMP、IGMP Snooping、GMRP、LLDP、802.1X、ACL、DHCP、SNTP、端口镜像、DDM、Ping、Tracert等。支持配置文件上传与下载,镜像文件在线升级等系统管理。在结构安装方面,可灵活选择卡轨式或者桌面式。产品广泛适用于综合能源、智慧城市、轨道交通、智能交通、智慧工厂、工业自动化等领域。

技术参数

软件功能

交换功能

支持端口配置,如端口速率、双工模式、流量控制、巨型帧等

支持802.1Q VLAN、基于端口/MAC/子网/协议的VLAN划分、GVRP、端口隔离

支持端口限速、风暴抑制、风暴检测、静态端口汇聚、动态汇聚LACP

支持MAC地址老化、静态MAC地址绑定和过滤、MAC地址学习限制

冗余技术

支持NLK-Ring私有环网技术

支持EAPS

支持ERPS

支持STP/RSTP/MSTP

组播技术

支持静态组播、IGMP Snooping、GMRP

支持IGMPv1/v2/v3

支持PIM-DM、PIM-SM

路由技术

支持静态路由

支持RIPv1/v2、OSPF动态路由

支持VRRP

安全管理

支持环回检测

支持HTTP、HTTPS、TELNET、SSH访问方式

支持ACL,对L2-L4层数据过滤

支持802.1X端口认证和MAC地址认证

支持双电源冗余掉电继电器告警

管理与维护

支持QoS服务质量,Cos/ DSCP / Policy映射,WRR/ SP/ SRR队列调度算法

支持DHCP Server/Security/Relay/Snooping

支持SNMP v1/v2c/v3、SNMPv1/v2c Trap、LLDP

支持端口镜像、Ping、Tracert、DDM

支持用户权限管理、系统日志、本地时间设置同步和SNTP网络时间同步

支持在线重启、恢复出厂设置、系统升级,配置文件上传/下载

支持统一上位机软件管理

交换属性

交换方式

存储转发

背板带宽

128Gbps

缓存大小

12Mbit

MAC地址表

16K

接口

万兆光口

4路10Gbase-R万兆SFP+插槽,兼容1000base-X千兆SFP光模块和1000base-T千兆SFP电模块(推荐使用我司指定光转电模块)

千兆光口

8路1000base-X千兆SFP插槽,兼容100base-FX百兆SFP光模块和1000base-T千兆SFP电模块(推荐使用我司指定光转电模块)

千兆电口

8路10/100/1000base-T(X)自适应千兆RJ45电口,支持全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出,3.81mm间距3PIN带锁扣接线端子

CONSOLE

1路CONSOLE口,RS232信号RJ45口,用于设备调试与命令行配置

指示灯

电源指示灯、运行指示灯、告警指示灯、SFP接口指示灯、电口速率与连接/活动状态指示灯

电源参数

电源输入

DC12~48V,双电源冗余或者单路

AC85~264V / DC110~370V

满载功耗

<22W@DC12V

<22W@AC220V

连接方式

5.08mm间距5PIN带锁扣接线端子

5.08mm间距5PIN带锁扣接线端子,电源占3位

电源保护

反接保护DC12-48V

内置3A过流保护220V

机械参数

物理尺寸

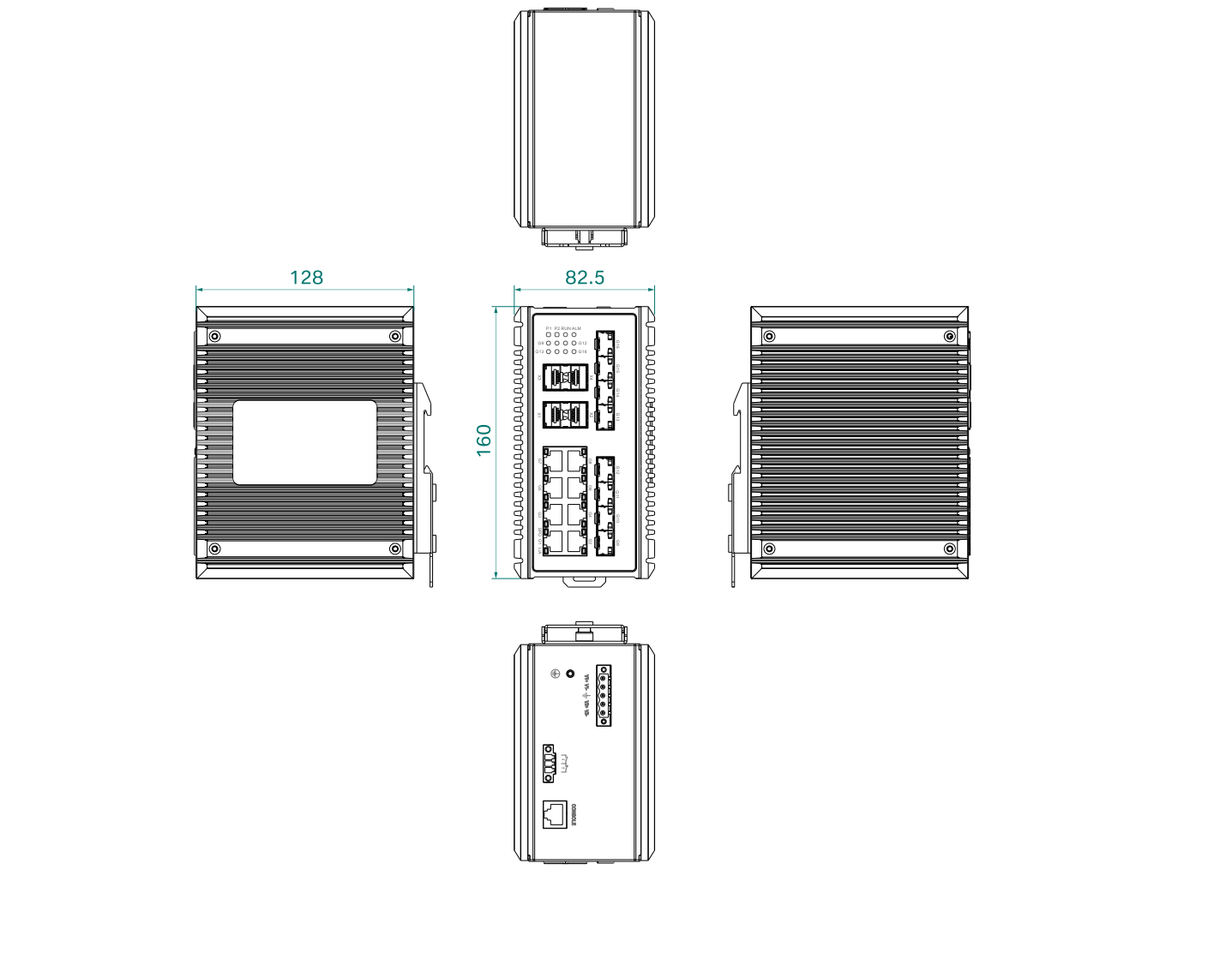

160×82.5×128(mm)(不含卡轨)

安装方式

35mm标准DIN卡轨式安装

机壳防护

IP40

重量

约1.5kg

工作环境

工作温度

-40℃~75℃

存储温度

-40℃~85℃

湿度

5%~95%(无凝露)

行业标准

EMC

IEC 61000-4-2(ESD):Level 4(接触放电±8kV,空气放电±15kV)

IEC 61000-4-5(Surge):Level 3(电源:共模±2kV,差模±2kV;网口:共模±6kV,差模±2kV)

IEC 61000-4-4(EFT):Level 4(电源:±4kV,网口:±2kV)


订购信息

订单信息
Penticos3020T 4个万兆光+8个1000base-X SFP光口+8个10/100/1000M电口,标配DC12-48V冗余双电源
Penticos3020T-LV 4个万兆光+8个1000base-X SFP光口+8个10/100/1000M电口,单路AC85-264V/DC110-370V供电电源
