百兆24口网管型机架式交直流220V工业以太网交换机

TF124

百兆24口网管型机架式交直流220V工业以太网交换机

提供24个百兆以太网接口,为用户提供灵活的组网方式;
内嵌Web服务器,可通过浏览器远程管理和配置;
基于NLK-Ring技术的链路冗余自恢复技术,自愈时间小于20ms;
Trunk端口汇聚;
实施广播风暴检测控制(包括广播,多播,未知单播等风暴类型检测);
在线固件升级;
动态IGMP Snooping支持,过滤多播流量;
带宽管理,阻止不可预知的网络问题;
基于IEEE 802.1Q VLAN;
支持QoS,IEEE802.1p 和ToS/DiffServe,提高通信质量;
支持SNMP V1/V2C不同等级的网络管理;
支持RMON和私有MIB,有效的远程数据监控和预测能力;
支持端口镜像,用于在线调试;
实时网络时间同步;
满足强电磁干扰环境下无故障工作的要求。

概述



TF124系列是纽琳克的二层管理型工业交换机,支持24个百兆光电可选接口,具备交直流220V/110V工业电源输入的功能,在提高网络通信稳定性的同时还可以节省布线。端口支持前出线或者后出线方式。采用存储转发机制,拥有强大的带宽处理能力,支持线速转发,数据传输快速、流畅,适用于多种应用场景。产品精选工业级元器件,机架式铝合金外壳,坚固耐用,无风扇高效散热,-40℃~85℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
TF124系列可以通过Web管理或SNMP 网管,同时提供NLKring、虚拟局域网、Trunk、服务质量(Quality of Service)、IGMP Snooping、速率控制、端口镜像、静态MAC 地址转发表、诊断功能、Email/Relay故障报警和固件在线升级等管理功能。产品广泛适用于综合能源、智慧城市、智能交通、工业自动化等工业领域。





技术参数

软件功能





交换功能

支持端口限速

支持端口汇聚

支持端口流控

支持端口VLAN、IEEE 802.1Q VLAN

支持广播风暴抑制

冗余技术

支持KNEWlink-RING环网协议,自愈时间<20ms

支持STP/RSTP

组播技术

支持IGMP Snooping

支持静态组播

安全技术

支持IEEE 802.1x

支持HTTP

支持RADIUS

支持用户分级

支持MAC地址绑定

服务质量管理

支持SPWRR队列调度

支持Qos设置

IP管理

支持DHCP server



管理与维护

支持Console、WEB管理方式

支持SNMPv1/v2c,可通过MWview集中管理

支持软件升级

支持上位机IP/MAC冲突告警

支持失电告警电源告警 端口告警支持端口镜像

支持日志查看

支持link-check

支持NTP

支持接受帧发送帧统计





性能参数





IEEE标准

802.3、802.3u、802.3x、802.1P、802.1Q、802.1D/W等

交换功能

支持VLAN、GVRP

支持端口限速,支持风暴抑制

支持端口汇聚

支持端口流控

冗余技术

支持NLK-Ring环网技术

支持STP/RSTP

组播技术

支持IGMP v1/v2, IGMP Snooping

支持GMRP,支持静态组播

管理与维护

支持Console, WEB管理方式
支持SNMPv1/v2c

支持统一上位机软件管理

交换方式

存储转发

背板带宽

8.8Gbps

百兆接口

24个10/100base-TX或者100base-FX可选端口

电口参数

物理接口:RJ-45带屏蔽

RJ-45端口:10base-T/100base-TX,支持自动协商功能

接口标准:符合IEEE802.3标准

传输距离:100米

光口参数

发光功率:>-12dBm(单模)  >-17dBm(多模)

收光灵敏度:<-38dBm(单模)  <-35dBm(多模)

波长:1310nm(单模) 1550nm(单模)  1310 nm(多模)

连接器类型:SC/FC/ST

传输距离:20~80Km(单模)  <5Km(多模)

传输速率:155Mbps

电源参数

输入电压:220AC/DC(85-264VAC/110-370VDC)

输入功耗:小于25W

过流保护:内置

机械参数

物理尺寸(宽×高×深):

TF124、TF124-4F/8F:482.6mm×44mm×210mm

TF124 -12F/16F/24F:482.6mm×44mm×315mm

安装方式:标准19’ 1U机架式

散热形式:铝合金单肋形机箱表面散热,无风机

出线形式:前后出线

机壳防护:IP40

工作环境

工作温度:-40℃~+85℃

存储温度:-40℃~+85℃

湿    度:0~95%(无凝露)

行业标准

EMC标准:

EN61000-4-2防静电(ESD):±8kV接触放电,±15kV空气放电

EN61000-4-3电磁场:10V/m(80-1000MHz)

EN61000-4-4瞬时高压(burst):±4kV电源线,±2kV数据线

EN61000-4-5浪涌电压:±4kV(line/earth) ±4kV(line/line)电源线,±2kV数据线

EN61000-4-6防传导:3V(10kHz~150 kHz),10V(150kHz~80 MHz)

EN55022:EN55022 Class A

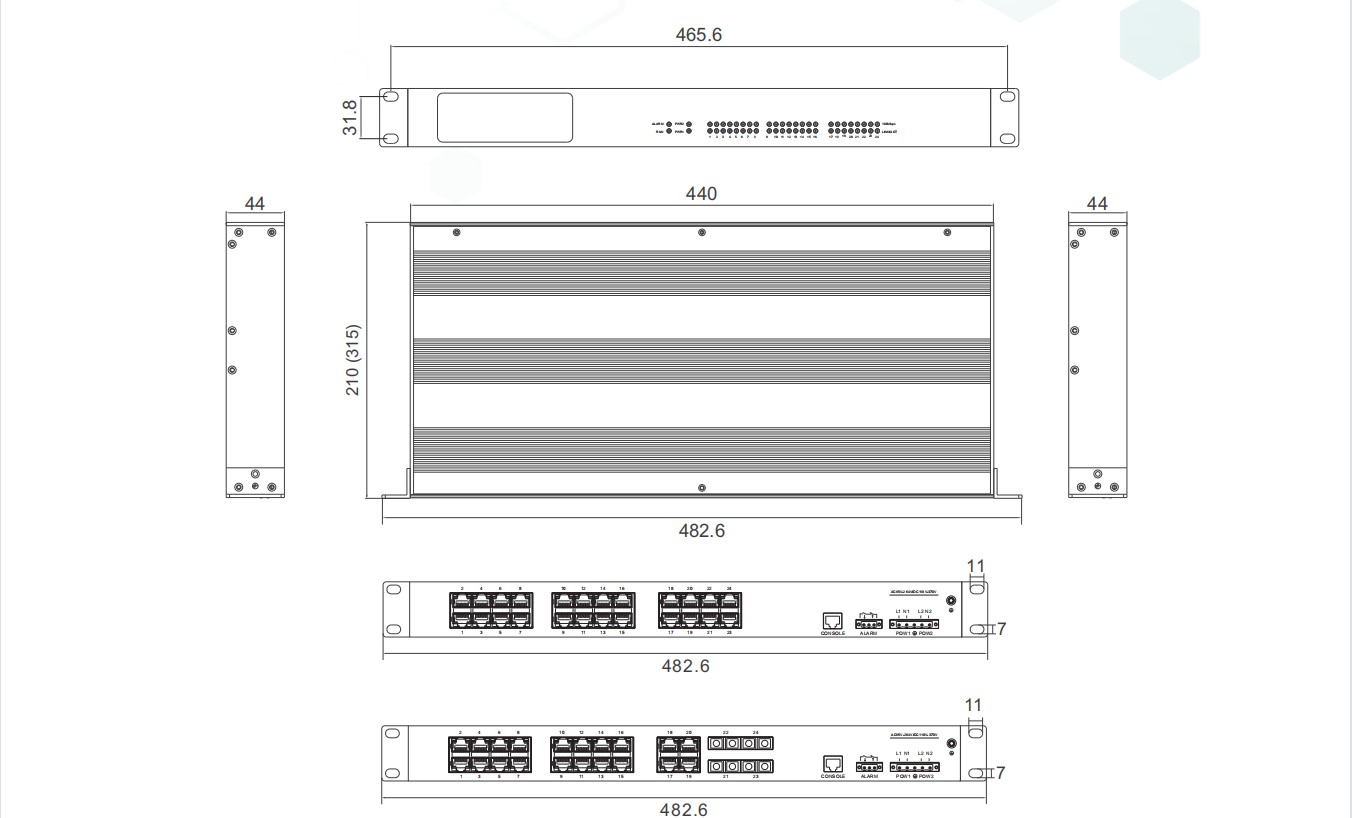

外形尺寸





订购信息


产品型号 TF124-N-OT-P1P2-LV(24口光电组合系列)
代码定义 代码选型
N:代表光口数量 4:代表4个百兆光口
8:代表8个百兆光口
16:代表16个百兆光口
空:代表24个10/100电口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
空:代表24个10/100电口
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
空:代表24个10/100电口
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
空:代表24个10/100电口
LVLV LVLV:代表供电电源为双路交直流(85-264VAC/110-370VDC)
例如:TF124-4AS-ZM20-LVLV规格为4个百兆光口,20个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
