工业级4千兆+24百兆光电机架式网管型交换机

TF128GP

工业级4千兆+24百兆光电机架式网管型交换机

◆ 支持4路千兆Combo光电复用口、4/8/16路百兆光口和24/20/16/8路百兆电口可选,为用户提供灵活的组网方式;

◆ 支持NLK-Ring、ERPSv1/v2、STP/RSTP等环网冗余协议,提高网络可靠性;

◆ 小于20ms的快速环网冗余(NLK-Ring),增强了系统通信的可靠性;

◆ 支持DDM数字诊断监控,可监测当前DDM SFP光模块的工作温度、电压、电流、发送光功率和接收光功率等;

◆ 支持AC85~264V / DC110~370V交/直流电源输入,或DC18~75V直流电源输入可选;

◆ 强度铝合金外壳,IP40防护等级,无风扇外壳散热,设备能可靠地工作在-40℃~+75℃严酷的工业环境中

概述

TF128GP多光系列是二层网管型机架式工业以太网交换机,支持4路千兆Combo光电复用口、4/8/16个百兆光口和24/20/16/8个百兆电口,采用存储转发机制,拥有强大的带宽处理能力,自动排查数据包错误,减少传输故障,轻松支撑千兆组网,确保数据传输稳定、可靠、高效。产品精选工业级元器件,配合高标准系统设计及生产控制,机架式铝合金外壳,坚固耐用,无风扇外壳散热,-40℃~+75℃宽温工作,工业防护设计,能够适应各种恶劣的工作环境,通信性能稳定。
TF128GP多光系列可以通过WEB管理或SNMP网管,同时提供NLK-Ring、ERPSv1/v2、STP/RSTP、VLAN、LLDP、RMON、ACL、QoS服务质量(Quality of Service)、802.1X、IGMP Snooping、WEB/ TELNET/ SSH控制、端口汇聚、端口镜像、静态MAC地址转发表、网络诊断功能、环回检测、Email日志、继电器告警和固件在线升级等管理功能。产品可广泛适用于综合能源、智慧城市、智能交通、智慧工厂、工业自动化等工业领域。

技术参数

软件功能

交换功能

支持端口配置、端口限速、风暴抑制、风暴检测、端口汇聚、LACP、端口统计

支持802.1Q VLAN、端口隔离

支持MAC地址老化、静态单播MAC地址绑定

冗余技术

支持NLK-Ring/环网技术

支持ERPSv1/v2

支持RSTP,兼容STP

组播技术

支持IGMP Snooping

支持静态组播MAC地址绑定

安全管理

支持WEB、TELNET、SSH控制

支持ACL访问控制列表、802.1X端口认证

支持环回检测、继电器告警、Email日志

管理与维护

支持QoS、SNMP v1/v2c/v3、SNMPv1/v2c/v3 Trap、RMON、LLDP

支持端口镜像、Ping、DDM

支持用户权限管理、系统日志、SNTP客户端、夏令时

支持在线重启、恢复出厂设置、系统升级,配置文件上传/下载

支持统一上位机软件管理

交换性能

交换方式

存储转发

背板带宽

12.8Gbps

缓存大小

4.1Mbit

MAC地址表

8K

接口规格

千兆Combo

4路千兆Combo光电复用口,支持10/100/1000base-T(X)自适应千兆RJ45电口或1000base-X千兆SFP插槽可选,电口支持全/半双工、MDI/MDI-X自适应

百兆光口

4/8/16路100base-FX百兆光口可选,支持SC/FC/ST接口可选,多模/单模可选

百兆电口

24/20/16/8路10/100base-T(X)自适应百兆RJ45电口可选,支持全/半双工、MDI/ MDI-X自适应

继电器

1路继电器告警输出,3位5.08mm间距带锁扣接线端子

CONSOLE

1路CONSOLE口,RS232信号RJ45口,用于设备调试

指示灯

电源指示灯、运行指示灯、告警指示灯、接口速率与连接/活动指示灯

电源参数

电源输入

交流机型:AC85~264V或DC110~370V,内置过流保护

直流机型:DC18~75V,防反接

满载功耗

交流机型(@AC220V):<15W(4F)、<17W(8F)、<26W(16F)

直流机型(@DC48V):<12W(4F)、<15W(8F)、<24W(16F)

连接方式

5位5.08mm间距带锁扣接线端子

机械参数

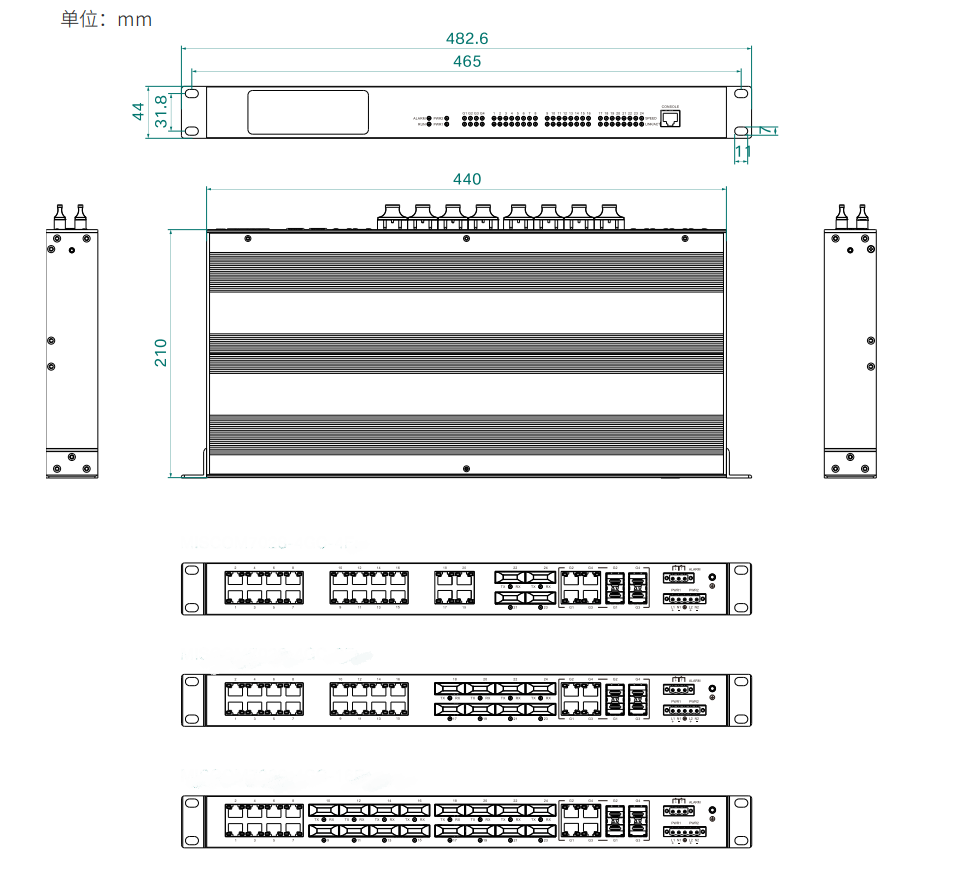

物理尺寸

482.6×44×210(mm)(含挂耳)

安装方式

标准19英寸1U机架式安装

机壳防护

IP40

重量

约3.1kg(4F)、约3.2kg(8F)、约3.5kg(16F)

工作环境

工作温度

-40℃~75℃

存储温度

-40℃~85℃

湿度

5%~95%(无凝露)

行业标准

EMC

IEC 61000-4-2(ESD):Level 4

IEC 61000-4-5(Surge):Level 4 ※网口支持6kV防雷

IEC 61000-4-4(EFT):Level 4


订购信息

产品型号 TF128GP-PO-N-OT-P1P2-LV(28口光电组合系列)
代码定义 代码选型
PO:代表千兆口 本身已经包含4个千兆光电复用口
N:代表光口数量 4:代表4个百兆光口
8:代表8个百兆光口
16:代表16个百兆光口
24T:代表24个10/100电口
OT:代表光纤种类 AS:单模双纤
AM:多模双纤
SF:单模单纤
P1:代表光纤接口
P2代表光纤通信距离
ZM:光纤接口为SC方口
RM:光纤接口为ST卡口
TM:光纤接口为FC螺纹口
02:通信距离为2KM
20:通信距离为20KM
40:通信距离为40KM
60:通信距离为60KM
80:通信距离为80KM
LV LV:代表供电电源为单路交直流110/220V
LVLV:代表供电电源为双路交直流110/220V
DC1:代表单路DC18~75V供电

DC2:代表双路DC18~75V供电
例如:TF128GP-4AS-ZM20-LV规格为4个千兆光电复用口+4个百兆光口,20个百兆电口,单模双纤SC接口。通信距离20KM.交直流220V供电
