MEGA6656工业级三层8万兆48千兆电IEEE1588 PTP时钟交换机

MEGA6656工业级三层8万兆48千兆电IEEE1588 PTP时钟交换机

48个10/100/1000M电口,8个1000M SFP扩展槽或者8个万兆SFP+扩展槽

支持硬件时间戳IEEE1588v2

支持KNEWlink-Ring快速环网(自愈时间<20ms),兼容STP/RSTP/MSTP生成树协议

支持芯片上的分组处理,巨帧支持12KB

支持ACL对L2-L4层数据进行过滤

支持QoS,基于端口的流量监管, WRR、DRR、SP、队列调度算法、报文的802.1p

支持静态路由、策略路由、RIP V1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP

支持IP组播PIM-SM、PIM-DM

支持IPv6路由 OSPFv3、BGP4、ISISv6

满足工业4级电磁兼容性,IP40等级,无风扇设计

概述

上海纽琳克通信技术有限公司提供的MEGA6656系列机架式三层交换机严格的工业通信系统需求设计的工业以太网交换机,48个10/100/1000M电口+8个1000M SFP扩展槽/万兆SFP+扩展槽。MEGA6656交换机提供丰富的功能:支持knewlink-ring环网协议,支持基于硬件时间戳的IEEE1588v2,支持BC、P2P TC、E2E TC时钟模式,达到50ns对时精度,兼容STP/RSTP/MSTP、基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理等。在电源设计上,产品可提供了2路交直流110/220V电源输入,可冗余备份使用。设备符合IEEE 802.3i(10Base-T)、IEEE 802.3u(100Base-T)、IEEE 802.3ab(1000Base-T)、IEEE 802.3z(1000Base-SX/LX)、IEEE 802.3ad(端口聚合)、IEEE 802.3x(流控)、IEEE 802.1p(优先级)、IEEE 802.1Q(VLAN)、IEEE 802.1w(RSTP)、IEEE 802.1s(MSTP)、IEEE 802.1x、IEEE1588-2008(PTPv2)。
MEGA6656支持静态路由、策略路由、RIPV1/2、OSPF、IS-IS、BGP、虚拟路由冗余协议VRRP组播路由,IPv6等功能,并支持Console、Telnet、Web多种管理方式,为工业通信提供可靠的解决方案。目前广泛应用于轨道交通、智能制造、电力、能源风电、煤矿等行业的骨干通信系统中。

技术参数

型号

MEGA6656

接口

电口数量

48个10/100/1000M自适应以太网电口

POE

/

扩展插槽数量

8个千兆SFP扩展槽或者8个万兆SFP+扩展槽

交换特性

背板带宽

256Gbps

包转发速率

154.8Mpps

包缓存区

24Mbit

MAC地址表

支持128K个MAC地址
支持1K个组播组

巨型帧

支持

软件特性

流量控制

支持 IEEE802.3x 流量控制(全双工)
支持基于端口的流量控制

风暴抑制

可分别对广播、组播、未知单播速率抑制
支持基于PPS/Mbps的风暴抑制

VLAN

支持4096个VLAN
支持基于端口的VLAN
支持基于MAC地址的VLAN
支持基于IP的VLAN
支持802.1Q VLAN
支持 GVRP

QoS

支持对端口接收报文的速率和发送报文的速率进行限制
支持CAR(Committed Access Rate)功能
支持每个端口支持8个输出队列
支持灵活的队列调度算法,可以同时基于端口和队列进行设置
支持SP、WRR、SP+WRR三种模式

ACL

支持L2(layer 2)~L4(layer 4)包过滤功能,提供基于源 MAC 地址、目的MAC地址、源 IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP 端口号的流分类
支持3K ACL条目

端口聚合

支持手工聚合
支持LACP静态/动态聚合

环网协议

支持KNEWlink-ring(自愈时间<20ms)
支持STP/RSTP/MSTP
支持ERPSv1/v2
支持MRP
支持MRPP

自愈环组网方式

支持多组自愈环
支持相切环

组播

支持IGMP Snooping v1/v2
支持IGMP
支持GMRP
支持PIM-SM/DM

DHCP

DHCP Client
DHCP Relay
DHCP Server

IP 路由

支持静态路由
支持RIPv1/v2
支持OSPFv1/v2
支持BGP4
支持ISIS
支持路由策略

路由冗余技术

支持VRRP/VRRPv3

可靠性

支持backuplink
支持BFD

对时服务

支持NTP Server
支持SNTP

PTP

支持IEEE1588v2

支持BC\TC\OC三种工作模式

时钟精度±50ns

设备诊断

支持端口镜像
支持1:1/N:1
支持Ping,Tracert

IPv6

支持ND(Neighbor Discovery)RD(Router Discovery)
支持PMTU
支持RIPng
支持OSPFv3
支持BGP4+
支持MLD Snooping v1
支持IPv6-Ping,IPv6-Tracert,IPv6-Telnet,IPv6-TFTP

网络安全

支持用户分级管理和口令保护
支持802.1X认证
支持RADIUS认证
支持AAA认证
支持SSH
支持端口隔离
支持动态ARP检测
支持IP/Port/MAC的绑定功能
支持CPU保护/DDOS防攻击

管理与维护

支持 FTP/TFTP/WEB 升级日志记录/配置文件下载与上传
支持命令行接口(CLI)配置
支持Web配置,支持Https/Http
支持Telnet/SSH远程配置
支持通过Console口配置
支持SNMP v1/v2SNMP Trap、SNMP RMON
支持系统日志,分级告警,调试信息输出
支持MQTT接入协议
支持LLDP

电源

输入电压

AC/DC85~265V

接口类型

工业凤凰端子

告警

支持失电告警功能

保护

支持电源防反接保护/过载保护

最大功耗

77W

指示灯

电源指示:PWR,接口灯指示:SYS、ALARM、X1-X8

机械结构

安装方式

2U机架式

散热方式

自然冷却,无风扇

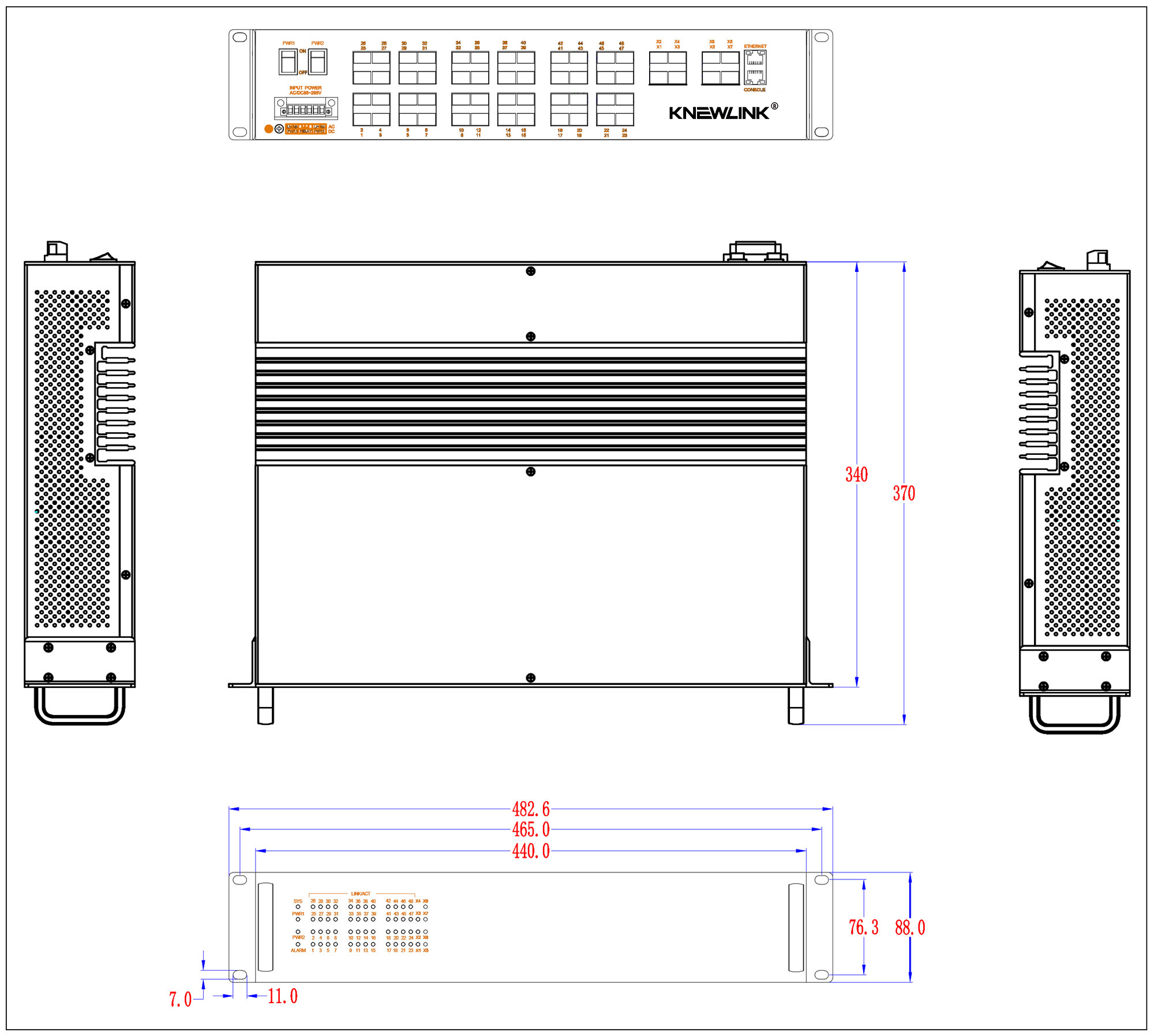

外形尺寸

宽×高×深:482.6×88×340mm

防护等级

IP40

重量

<7.5KG

工作环境

工作温度

-40℃~+75℃

存储温度

-40℃~+85℃

相对湿度

5%~95%无凝露

质保

MTBF

350000小时

质保期

5年

EMC

EMI

CFR47FCC Part 15B
CE EN55032:2015 EN61000-3-2:2014(电源谐波)EN61000-3-3:2013(电源变动)

EMS

IEC61000-4-2(ESD) ±8kV(contact)±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz~2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz~150kHz);10V(150kHz~80MHz)
IEC61000-4-16(共模传导) 30V(cont.)300V(1s)

符合标准

IEEE802.3:CSMA/CD
IEEE802.3i:10base-T
IEEE802.3u:100base-T
IEEE802.3z:1000base-LX
IEEE802.3ad:链路聚合
IEEE802.3x:全双工以太网数据链路层流控
IEEE802.1p:流量优先级
IEEE802.1Q:VLAN
IEEE802.1w:快速生成树
IEEE802.1X:基于端口的网络访问控制


订购信息

产品型号

规格参数

MEGA6656-4GX

工业级三层48个10/100/1000M电口,4个1000M SFP扩展槽,支持IEEE1588v2精确时钟同步协议layer3 工业以太网交换机,输入电压:AC/DC85~265V

MEGA6656-4T

工业级三层48个10/100/1000M电口,4个万兆SFP+扩展槽,支持IEEE1588v2精确时钟同步协议layer3 工业以太网交换机,输入电压:AC/DC85~265V

MEGA6656-8GX

工业级三层48个10/100/1000M电口,8个1000M SFP扩展槽,支持IEEE1588v2精确时钟同步协议layer3 工业以太网交换机,输入电压:AC/DC85~265V

MEGA6656-8T

工业级三层48个10/100/1000M电口,8个万兆SFP+扩展槽,支持IEEE1588v2精确时钟同步协议layer3 工业以太网交换机,输入电压:AC/DC85~265V
